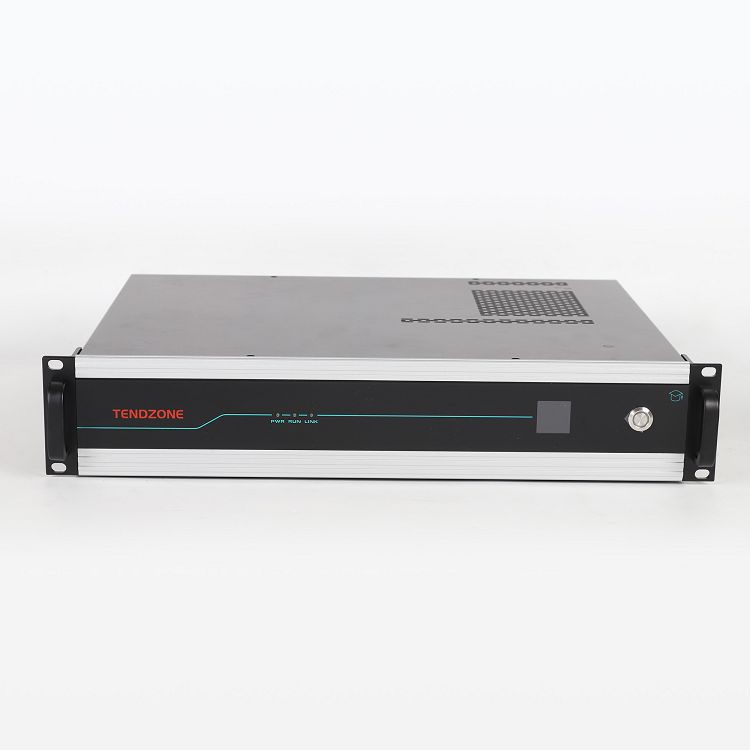

Terminal de classe multimédia

1. Entrée vidéo : interface d'entrée HDMI 4-way

2. Sortie vidéo : 6-interface HDMI de canal, sortie d'extension homologue HDMI3-HDMI6

3. Entrée audio : entrée de terminal Phoenix 8-way, prise en charge de l'alimentation fantôme 48 V, entrée MIC et entrée linéaire ligne peuvent être commutées

4. Sortie audio : 2 paires de sortie stéréo du terminal Phoenix L/R (L/R peut produire une source audio indépendamment), sortie d'amplificateur numérique 2-voie 100 W à 8 ohms.

5. Port de contrôle : 3-voie RS-232/RS-485, 1-voie Debug, 2-voie RELAIS, 2-voie E/S , 2-voie infrarouge IR

6. Commutateur réseau Gigabit : 1 port WAN, 5 ports LAN, VLAN peut être divisé, LAN1-LAN4 prend en charge l'alimentation POE

8. Interface USB : USB Type-A*2, USB Type-B*1, prend en charge la copie automatique du contenu enregistré et la mise à niveau du système.

9. Disque dur intégré de 2 To

10. Installation en rack standard de 19- pouces, hauteur 2U

11. Module de slot OPS intégré, connecté au module informatique OPS standard

12. module de microphone sans fil intégré, prend en charge le microphone sans fil bande U

13. Carte audio AI intégrée, prenant en charge la réduction du bruit et la désobscurcissement de l'IA

14. module de diffusion automatique intégré, prend en charge l'accès multi-caméras et réalise la fonction d'enregistrement vidéo

(1) Ordinateur OPS ( 2 ) Interrupteur d'alimentation hôte (3) Alimentation hôte (4) Ports Ethernet Gigabit * 6 (dont 4 POE) (5) Interface infrarouge IR * 2 (6) RS-232/485 interface * 3 + port de débogage RS-232/485 * 1 (7) port de contrôle RELAIS * 2 (tension et courant : 12 V/pas plus de 1 A) (8) E/S interface*2 (tension et courant : 12 V/pas plus de 1 A) (9) USB Type-A *2, USB Type-B*1 (10) Port de sortie HDMI* 6 ( 1 1) Port d'entrée HDMI * 4 ( 1 2) Bornes d'amplificateur * 2 paires (13) Sortie stéréo du terminal Phoenix L/R * 2 (14) Port d'entrée MIC/LINE * 8 (15) Projection sans fil CAST (16) Module parlant sans fil UHF

1. Prend en charge le signal HDMI et l'accès au signal de flux RTSP réseau, l'encodage et le décodage indépendants de chaque vidéo HDMI, l'encodage 8-canal 1080P@30 et le décodage 8-canal 1080P@30 ; prend en charge H.265 et H.264

2. L'interaction vidéo a une capacité anti-gigue maximale du réseau allant jusqu'à 600 ms, garantissant que le bon déroulement des appels interactifs n'est fondamentalement pas affecté en cas de gigue du réseau. Les flux principaux et secondaires maximum peuvent être ajustés à 8 Mbps, le contrôle de flux maximum est de 20 fois, l'intervalle de demande de trame I peut être ajusté et le seuil maximum de tolérance d'erreur de décodage est de 100.

3. L'hôte dispose d'une synthèse multi-écran hybride intégrée, prenant en charge diverses commutations vidéo, allocation, superposition de sous-titres, réglage des paramètres d'image et configuration en mosaïque.

4. Fonctions d'enregistrement et de stockage locales intégrées, prenant en charge jusqu'à 6 canaux d'enregistrement vidéo et audio (mode film et mode ressource) ; prend en charge la fonction push de diffusion en direct RTMP, et la diffusion en direct peut sélectionner arbitrairement le flux audio et vidéo connecté à la machine locale ; les vidéos enregistrées peuvent être lues à la demande sur le WEB ou diffusées sur l'écran via HDMI pour le décodage et la lecture ; prend en charge l'amarrage avec des plates-formes FTP tierces, le téléchargement de didacticiels enregistrés, la durée de téléchargement peut être personnalisée et la durée d'enregistrement peut être définie pour chaque jour (maximum 24 heures)

5. Les fichiers MP4 enregistrés peuvent être téléchargés depuis le terminal W EB. Vous pouvez choisir de télécharger les fichiers du mode film ou tous les fichiers. Les fichiers enregistrés peuvent être triés par heure et durée d'enregistrement. Vous pouvez également télécharger les fichiers directement sur une clé USB

6. Fonction de division et de synthèse vidéo intégrée, qui peut réaliser un écran unique, un double écran, trois écrans, neuf écrans, seize écrans et d'autres écrans simples/image dans l'image/image hors image synthèse et superposition de sous-titres

7. Prend en charge l'accès aux systèmes de contrôle distribués, prend en charge l'accès du terminal à l'aperçu de l'image, au contrôle de visualisation distribué et à l'affichage à l'écran distribué, et peut être utilisé comme machine d'interface d'entrée et de sortie distribuée.

8. Fonction de mixage du module de processeur audio : prend en charge le mélange de l'audio local, de l'audio intégré HDMI, de l'audio de l'ordinateur OPS, de l'audio du microphone sans fil intégré et du flux audio du réseau distant dans l'interface audio locale ; prend également en charge le mélange de l'audio local, de l'audio HDMI intégré et du flux audio réseau dans le module audio réseau

9. Module de traitement audio, algorithmes de traitement audio AFC, ANS, AEC, AGC intégrés, équipés de modules d'extension, d'égaliseur, de compresseur, de retard, de limiteur et de pré- et post-traitement ; Paramètres de mixage, prise en charge MIC/LINE, HDMI, audio de l'ordinateur OPS, audio AI, entrée audio réseau, routage audio peut configurer de manière flexible LINE OUT, HDMI OUT, sortie AMP OUT de l'amplificateur de puissance.

10. Prise en charge des appels de vidéoconférence à double flux SIP, prise en charge de l'interaction vidéo multipoint étendue et prise en charge de l'interaction vidéo d'enseignement à distance 1+3- entre parties

11. Protocoles de communication : SIP, BFCP double flux, RTSP, RTMP, TCP/IP, FTP, UDP, TLS

12. Prise en charge de la copie automatique des fichiers d'enregistrement hôte sur une clé USB, prise en charge de la copie du dernier cours et du cours d'une semaine, mise à niveau forcée du système de clé USB et restauration de la configuration initiale

13. Le Web dispose d'une station de diffusion automatique intégrée, qui prend en charge les modes de diffusion automatique, semi-automatique et manuel ; prend en charge les opérations de commutation, d'enregistrement, de pause et d'arrêt d'écran PVW et PGM ; fonctionnement de la caméra, fonctionnement de la synthèse d'écran et démarrage de la diffusion en direct ; prend en charge les paramètres de liaison d'horaire

14. La station directrice prend en charge la prévisualisation des écrans d'ordinateur portable, des écrans d'ordinateur de bureau, du panorama de l'enseignant, du gros plan de l'enseignant, du panorama de l'élève, du gros plan de l'élève, du tableau noir gauche, du tableau noir droit et des écrans PVW et PGM ; et selon la stratégie du directeur, il peut effectuer un contrôle du directeur automatique, semi-automatique et manuel

15. Le poste du directeur prend en charge la liaison avec la plate-forme pour les horaires de cours et effectue un enregistrement automatique et une direction automatique selon la stratégie d'horaire de cours.

16. Contrôle de la caméra de la station directrice, prend en charge le contrôle de la caméra frontale, définit les positions prédéfinies, appelle les positions prédéfinies, prend en charge 10 positions prédéfinies ; prend en charge le contrôle de la distance focale de la caméra et de la rotation horizontale

17. La station directrice prend en charge le contrôle de l'enregistrement et de la diffusion, prend en charge les opérations de démarrage, de pause et d'arrêt de l'enregistrement et de la diffusion ; prend en charge les opérations de démarrage et d'arrêt de la diffusion en direct ; prend en charge les paramètres de réalisateur automatiques, semi-automatiques et manuels

18. La console du réalisateur prend en charge les paramètres de mise en page, prend en charge 12 appels de mise en page en mode de synthèse vidéo fixe et peut personnaliser 6 modes de mise en page

19. Le poste du réalisateur prend en charge les paramètres de disposition du mode vidéo pour les canaux HDMI1, HDMI2 et multi-écrans virtuels.

20. WEB prend en charge la modification de la méthode de connexion au panneau de commande, et la méthode de connexion prend en charge la connexion par mot de passe unique et la connexion par nom d'utilisateur + mot de passe.

21. Prend en charge l'acquisition automatique ou le réglage manuel de l'adresse IP, de la passerelle et des informations de masque de l'appareil, et prend en charge la division VLAN et la configuration NAT des ports réseau.

22. Prise en charge des paramètres d'encodage vidéo, vous pouvez définir la qualité d'encodage vidéo, la fréquence d'images, le débit binaire (128K-8M), la résolution, l'intervalle d'image I, l'image I et le coefficient de quantification d'image P.

23. Prise en charge de la fonction multicast, vous pouvez définir l'adresse multicast et le port multicast

24. Prend en charge la configuration automatique de l'enregistrement et de la diffusion, définit l'enseignant, l'étudiant, les informations de flux d'accès à la caméra du tableau noir, configure manuellement le code du directeur, le code de commutation du directeur ; canal d'écran d'enregistrement du réalisateur

25. Prise en charge de la configuration de la priorité d'événement de déclenchement d'événement de diffusion automatique et du temps de rétention d'événement de déclenchement

26. Gestion du contrôle environnemental : vous pouvez configurer des commandes de contrôle centrales pour chaque interface de contrôle RS232/485, E/S et infrarouge, définir des scripts, des protocoles, des tâches planifiées, des passerelles IoT, une liaison audio et vidéo, le réveil de l'appareil, le contrôle du réseau. , Contrôle d'écran Huawei (Hongmeng), analyse bidirectionnelle et autres fonctions de contrôle

27, 1. Prend en charge jusqu'à 16 flux vidéo réseau, peut surveiller de manière flexible les protocoles audio et vidéo, les données de bande passante, les données de perte de paquets réseau des flux vidéo consultés et définir des mosaïques pour les flux vidéo ; 2. Service de transfert de flux RTSP, prend en charge la prévisualisation et la visualisation de chaque flux de transfert RTSP sur la page WEB, la définition de chaque protocole audio de flux (AAC, G711, G722) et la sélection de la source d'accès vidéo.

28. Prise en charge de l'importation et de l'exportation du fichier de configuration du système, de l'importation et du téléchargement du fichier de configuration de la tablette de contrôle Android

29. La vidéo enregistrée peut être lue à la demande sur plusieurs écrans sur le WEB, ou émise sur l'écran via HDMI pour le décodage et la lecture ; il prend également en charge l'obtention de fichiers vidéo d'appareils similaires sur le même réseau pour une visualisation à la demande
