Terminal de classe d'enregistrement et de diffusion haut de gamme

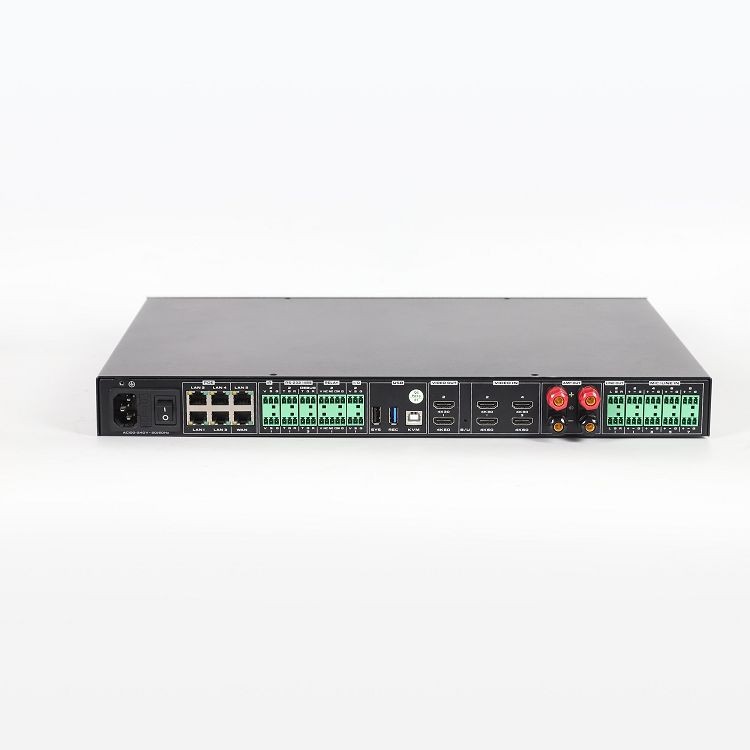

Le terminal éducatif intelligent TCN108P RO adopte une puce de traitement haute performance nouvellement améliorée. Il s'agit d'un terminal intelligent qui intègre le traitement audio numérique, la matrice vidéo, le contrôle central d'enseignement, le traitement multimédia, l'interaction vidéo, le contrôle IoT, l'enregistrement et la diffusion en boutique, le commutateur POE et d'autres modules fonctionnels. L'hôte dispose de RS-232, RS-485, RELAY, I/O, infrarouge I/R, USB, borne d'amplificateur de puissance, entrée MIC/LINE IN (prend en charge l'alimentation fantôme), ligne stéréo Phoenix Head. OUT, HDMI, port LAN, port WAN et autres types d'interfaces physiques d'entrée et de sortie riches, correspondant à divers équipements audio et vidéo et équipements de contrôle environnemental pour répondre aux besoins d'informatisation de l'enseignement dans le scénario d'application de la salle de classe d'enregistrement et de diffusion en boutique.

Entrée vidéo :4 interfaces HDMI (les entrées HDMI1 et HDMI3 prennent en charge 4K30 lorsque le mode directeur n'est pas activé), l'accès aux caméras réseau IP locales prend en charge pas moins de 16 canaux et le transfert réseau prend en charge pas moins de 4 canaux ;

Sortie vidéo :2 interfaces HDMI ;

Entrée audio :Entrées de terminal Phoenix à 8 canaux, prise en charge de l'alimentation fantôme 48 V, entrée MIC et entrée linéaire adaptative ;

Sortie audio :2 paires de bornes Line OUT Phoenix pour sortie stéréo (L/R peut émettre une source audio indépendamment), sorties d'amplificateur numérique 2 canaux 100 W à 8 ohms ;

Port de contrôle :3 x RS-232/RS-485, 2 x RELAIS, 2 x E/S, 2 x infrarouge IR, 1 x port de débogage ;

Commutateur réseau Gigabit :1 port WAN, 5 ports LAN, VLAN peut être divisé, LAN1-LAN4 prend en charge l'alimentation POE ;

Interface USB :2 x USB Type-A, 1x USB Type-B, prend en charge la copie automatique du contenu enregistré et la mise à niveau du système ;

Disque dur :Disque dur standard intégré de 2 To ;

Installation:Installation en rack standard de 19- pouces, hauteur ne dépassant pas 1U ;

Accès à la passerelle ZigBee :Prend en charge la passerelle pour accéder au terminal via RJ45 et contrôle le module IoT via le panneau de commande ;

Connexion:La caméra de suivi pédagogique est connectée au terminal éducatif intelligent via un câble réseau et la caméra est alimentée par POE ;

Bouton de commutation :Les doubles interrupteurs d'alimentation assurent la sécurité du système, interrupteur logiciel haute puissance sur le panneau avant, interrupteur dur haute puissance sur le panneau arrière.

• Prend en charge le signal HDMI et l'accès au signal de flux RTSP réseau, l'encodage et le décodage indépendants de chaque vidéo HDMI, l'encodage 8-canal 1080P@30 et le décodage 8-canal 1080P@30 ; prend en charge H.265 et H.264 ;
• L'interaction vidéo a une capacité maximale anti-gigue du réseau allant jusqu'à 600 ms, garantissant que le bon déroulement des appels interactifs n'est fondamentalement pas affecté en cas de gigue du réseau. Les flux principaux et secondaires maximum peuvent être ajustés à 8 Mbps, le contrôle de flux maximum est de 20 fois, l'intervalle de demande de trame I peut être ajusté et le seuil maximum de tolérance d'erreur de décodage est de 100 ;
• L'hôte dispose d'une synthèse multi-écran hybride intégrée, prenant en charge diverses commutations vidéo, allocations, superpositions de sous-titres, ajustement des paramètres d'image et configuration de mosaïque ;
• Fonctions d'enregistrement et de stockage locales intégrées, prenant en charge jusqu'à 6 canaux d'enregistrement vidéo et audio (mode film et mode ressource) ; prend en charge la fonction push de diffusion en direct RTMP, et la diffusion en direct peut sélectionner arbitrairement le flux audio et vidéo connecté à la machine locale ; les vidéos enregistrées peuvent être lues à la demande sur le WEB ou diffusées sur l'écran via HDMI pour le décodage et la lecture ; prend en charge l'amarrage avec des plates-formes FTP tierces, le téléchargement de didacticiels enregistrés, la durée de téléchargement peut être personnalisée et la durée d'enregistrement peut être définie pour chaque jour (maximum 24 heures) ;
• Les fichiers MP4 enregistrés peuvent être téléchargés depuis le terminal W EB. Vous pouvez choisir de télécharger les fichiers du mode film ou tous les fichiers. Les fichiers enregistrés peuvent être triés par heure et durée d'enregistrement. Vous pouvez également télécharger les fichiers directement sur une clé USB.
• Fonction de division et de synthèse vidéo intégrée, qui peut réaliser une synthèse sur écran unique, double écran, trois écrans, neuf écrans, seize écrans et autres écrans simples/image dans l'image/image hors image et superposition de sous-titres ;
• Prend en charge l'accès aux systèmes de contrôle distribués, prend en charge l'accès du terminal à l'aperçu de l'image, au contrôle de visualisation distribué et à l'affichage à l'écran distribué, et peut être utilisé comme machine d'interface d'entrée et de sortie distribuée ;
• Fonction de mixage du module de processeur audio : prend en charge le mélange des flux audio locaux, audio intégrés HDMI et réseau distant dans l'interface audio locale ; prend également en charge le mélange des flux audio locaux, audio intégrés HDMI et audio réseau dans le module audio réseau ;
• Module de traitement audio, algorithmes de traitement audio AFC, ANS, AEC, AGC intégrés, équipé de modules d'extension, d'égaliseur, de compresseur, de retard, de limiteur et de pré- et post-traitement ; paramètres de mixage, prise en charge MIC/LINE, HDMI, entrée audio réseau, routage audio peut configurer de manière flexible LINE OUT, HDMI OUT, sortie AMP OUT de l'amplificateur de puissance ;
• Prend en charge les appels de vidéoconférence à double flux SIP, prend en charge l'interaction vidéo multipoint étendue et prend en charge l'interaction vidéo d'enseignement à distance 1+3- entre parties ;
• Protocoles de communication : SIP, BFCP double flux, RTSP, RTMP, TCP/IP, FTP, UDP, TLS ;
• Prend en charge la copie automatique des fichiers d'enregistrement hôte sur une clé USB, prend en charge la copie du dernier cours et du cours d'une semaine, la mise à niveau forcée du système de clé USB et la restauration de la configuration initiale ;
• Le Web dispose d'une station de diffusion automatique intégrée, qui prend en charge les modes de diffusion automatique, semi-automatique et manuel ; prend en charge les opérations de commutation, d'enregistrement, de pause et d'arrêt d'écran PVW et PGM ; fonctionnement de la caméra, fonctionnement de la synthèse d'écran et démarrage de la diffusion en direct ; prend en charge les paramètres de liaison d'horaires ;
• La station directrice prend en charge la prévisualisation des écrans d'ordinateur portable, des écrans d'ordinateur de bureau, du panorama de l'enseignant, du gros plan de l'enseignant, du panorama de l'élève, du gros plan de l'élève, du tableau noir gauche, du tableau noir droit et des écrans PVW et PGM ; et selon la stratégie du directeur, il peut effectuer un contrôle du directeur automatique, semi-automatique et manuel.
• Le poste du directeur prend en charge la liaison avec la plate-forme pour les horaires de cours et effectue un enregistrement automatique et une direction automatique selon la stratégie d'horaire de cours ;
• Contrôle de la caméra de la station directrice, prend en charge le contrôle de la caméra frontale, définit les positions prédéfinies, appelle les positions prédéfinies, prend en charge 10 positions prédéfinies ; prend en charge le contrôle de la distance focale de la caméra et de la rotation horizontale ;
• La station directrice prend en charge le contrôle de l'enregistrement et de la diffusion, prend en charge les opérations de démarrage, de pause et d'arrêt de l'enregistrement et de la diffusion ; prend en charge les opérations de démarrage et d'arrêt de la diffusion en direct ; prend en charge les paramètres de réalisateur automatiques, semi-automatiques et manuels ;
• La console du réalisateur prend en charge les paramètres de mise en page, prend en charge 12 appels de mise en page en mode de synthèse vidéo fixe et peut personnaliser 6 modes de mise en page ;
• Le poste de réalisateur prend en charge les paramètres de disposition du mode vidéo pour les canaux HDMI1, HDMI2 et multi-écrans virtuels ;
• WEB prend en charge la modification de la méthode de connexion au panneau de commande, et la méthode de connexion prend en charge la connexion par mot de passe unique et la connexion par nom d'utilisateur + mot de passe ;
• Prend en charge l'acquisition automatique ou le réglage manuel de l'adresse IP de l'appareil, de la passerelle et des informations de masque, et prend en charge la division VLAN et la configuration NAT des ports réseau ;
• Prend en charge les paramètres d'encodage vidéo, vous pouvez définir la qualité d'encodage vidéo, la fréquence d'images, le débit binaire (128K-8M), la résolution, l'intervalle d'image I, l'image I et le coefficient de quantification d'image P ;
• Prend en charge la fonction de multidiffusion, vous pouvez définir l'adresse de multidiffusion et le port de multidiffusion ;
• Prend en charge la configuration automatique de l'enregistrement et de la diffusion, définit l'enseignant, l'étudiant, les informations de flux d'accès à la caméra du tableau noir, configure manuellement le code du directeur, le code de commutation du directeur ; canal d'écran d'enregistrement du réalisateur ;
• Prise en charge de la configuration de la priorité d'événement de déclenchement d'événement de diffusion automatique et du temps de rétention d'événement de déclenchement ;
• Gestion du contrôle environnemental : vous pouvez configurer des commandes de contrôle centrales pour chaque interface de contrôle RS232/485, E/S et infrarouge, définir des scripts, des protocoles, des tâches planifiées, des passerelles IoT, une liaison audio et vidéo, le réveil de l'appareil, le contrôle du réseau, Huawei. contrôle d'écran (Hongmeng), analyse bidirectionnelle, Beidou AI et autres fonctions de contrôle ;
• Prend en charge jusqu'à 16 flux vidéo réseau, peut surveiller de manière flexible les protocoles audio et vidéo, les données de bande passante, les données de perte de paquets réseau des flux vidéo consultés et définir des mosaïques pour les flux vidéo ; 2. Le service de transfert de flux RTSP prend en charge la prévisualisation et la visualisation de chaque flux de transfert RTSP sur la page WEB, la configuration de chaque protocole audio de flux (AAC, G711, G722) et la sélection de la source d'accès vidéo ;
• Prise en charge de l'importation et de l'exportation de fichiers de configuration du système, de l'importation et du téléchargement de fichiers de configuration de tablette de contrôle Android ;
• La vidéo enregistrée peut être lue à la demande sur plusieurs écrans sur le WEB, ou diffusée sur l'écran via HDMI pour le décodage et la lecture ; il prend également en charge l'obtention de fichiers vidéo d'appareils similaires sur le même réseau pour une visualisation à la demande.
