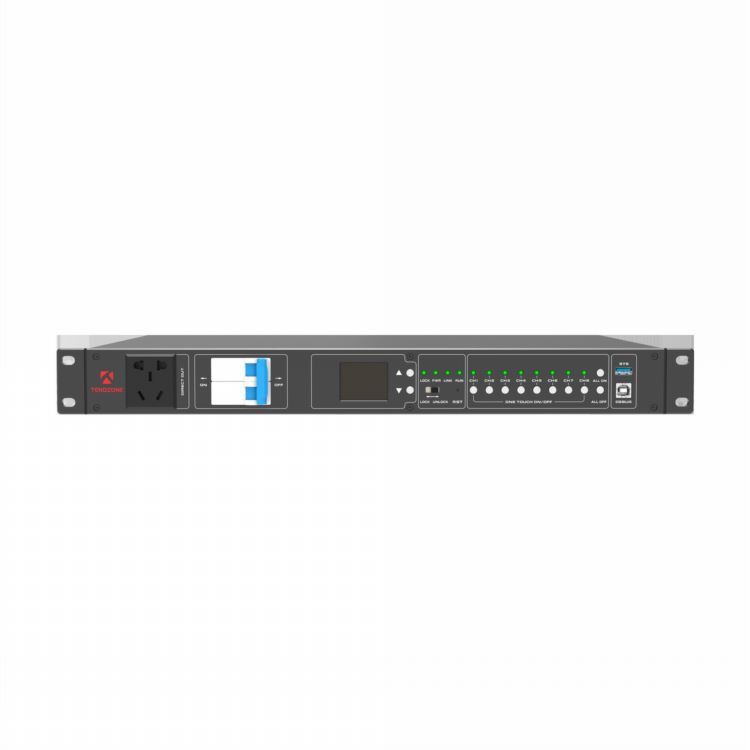

Aperçu
CC-9N est le dernier gestionnaire d'énergie intelligent d'exploitation et de maintenance lancé par Tendzone pour l'industrie en général. Ce produit prend en charge les statistiques de puissance intelligentes, qui peuvent compter la consommation électrique individuelle de chaque périphérique externe de sortie, ainsi que la consommation électrique totale de tous les périphériques externes. Le panneau avant est conçu avec un bouton marche/arrêt intelligent à une touche et un bouton marche/arrêt séparé pour chaque canal, qui peut répondre aux besoins de tous les canaux marche/arrêt et marche/arrêt d'un seul canal en même temps.
L'appareil dispose d'un protecteur de surintensité intégré pour garantir la sécurité de l'utilisation de l'énergie de l'équipement. Il convient aux centres de commande et de contrôle, aux grandes salles de conférence multimédia, aux salles multifonctionnelles, aux systèmes de diffusion, aux centres de formation, aux salles de classe multimédia, aux villas haut de gamme, aux hôtels, aux maisons intelligentes, etc. Il peut être largement utilisé dans les gouvernements/entreprises, sécurité publique, justice, finance, transports, police armée, éducation, médecine et autres industries.
Caractéristiques
Prend en charge la configuration des modes de fonctionnement de l'appareil, y compris le mode séquenceur et le mode relais. En mode séquenceur, l'ordre et le retard de chaque commutateur de canal peuvent être configurés. En mode relais, chaque commutateur de canal ne peut être contrôlé que par des boutons manuels, un arrière-plan Web et des commandes de contrôle.
Prend en charge le contrôle marche/arrêt individuel de 8 interfaces de sortie de puissance via l'arrière-plan de la page Web et les boutons de commande sur le panneau avant de l'appareil, et prend également en charge le contrôle marche/arrêt complet de 8 interfaces de sortie de puissance ;
Verrouillage des touches tactiles anti-accidentelles ordinaires : pour éviter toute opération tactile accidentelle, verrouillez ou déverrouillez la clé de commande de sortie d'alimentation via le bouton de verrouillage situé sur le panneau avant de l'appareil ;
Autorisation avancée pour empêcher le verrouillage accidentel du réseau tactile : aide les administrateurs à se connecter au Web et à configurer la fonction de verrouillage ou de déverrouillage de tous les boutons de commande sur le panneau avant de l'appareil pour éviter les contacts accidentels. Le déverrouillage ne peut être effectué qu'après avoir réussi la vérification de l'autorisation de l'administrateur ;
Interrupteur d'air (protecteur de surintensité) : petit disjoncteur, 40 A, interrupteur d'air bipolaire 2P ;
Protection contre la foudre : avec circuit de suppression des surtensions ;
Lorsqu'il est complètement ouvert ou complètement fermé, le temps de retard de chaque canal peut être réglé séparément, avec un délai maximum de 999 secondes et un délai par défaut de 1 seconde ;
Prend en charge les plates-formes tierces pour contrôler les appareils via le réseau, obtenir à distance la tension d'entrée, chaque courant de sortie, la consommation d'énergie, la consommation d'énergie, les heures de travail, les alarmes anormales et d'autres informations, commuter à distance la sortie du gestionnaire d'alimentation intelligent d'exploitation et de maintenance, configurer mode de fonctionnement, délai de mise sous tension, commutateur de synchronisation et autres paramètres ; interface de télécommande réseau (synchronisation de l'appareil marche/arrêt), interface de statistiques d'alimentation à distance (courant de sortie actuel de chaque canal, consommation électrique actuelle de chaque canal) et état de fonctionnement de chaque port ;
Informations d'alarme lorsque le courant de sortie de chaque alimentation est trop grand ou trop petit. Le seuil de courant d'alarme et le seuil de temps sont configurables et ne sont pas activés par défaut. Les informations d'alarme sont signalées à la plate-forme tierce d'exploitation et de maintenance à distance via le réseau ;
Une fois l'appareil éteint puis rallumé, il entre automatiquement dans le mode prédéfini configuré, notamment : complètement allumé, complètement éteint et rétablissant l'état avant la panne de courant ;
8 groupes de minuteries, qui peuvent être combinés arbitrairement ; prend en charge la configuration de la synchronisation des commutateurs pour chaque sortie, et la période de cycle peut être configurée pour être exécutée une seule fois ou tous les jours, semaines, mois, etc. ;
Le panneau avant est doté d'une prise de base 5- standard nationale pour une alimentation longue durée ; le panneau arrière dispose de 5 prises à trous standard nationaux 5- et de 3 prises à trous universelles 3-, dont 8 prises sur le panneau arrière peuvent être contrôlées ;
Le panneau avant dispose d'un écran LCD qui interroge et affiche les informations de fonctionnement de l'appareil, telles que : nom de l'appareil/modèle de l'appareil/version du logiciel et du matériel, informations sur le réseau (adresse IP/adresse MAC), date du système, statistiques de courant/tension/puissance totale de chaque canal, et peut surveiller l'état de chaque canal ;
Le panneau avant comprend 1 voyant de verrouillage tactile anti-accidentel LOCK, 1 voyant d'alimentation principale PWR, 1 voyant réseau LINK, 1 voyant de fonctionnement RUN et des voyants d'état de fonctionnement des canaux CH1 ~ CH8.
Panneau arrière
étiquette à chaud: gestionnaire d'énergie intelligent d'exploitation et de maintenance, fabricants, fournisseurs, usine de gestionnaire d'énergie intelligent d'exploitation et de maintenance en Chine
CARACTÉRISTIQUES
|
Fonction matérielle |
|
|
Paramètres des modes |
Prise en charge de la configuration des modes de fonctionnement de l'appareil, notamment : mode séquenceur, mode relais ; L'appareil passe par défaut en mode séquenceur, dans lequel l'ordre et le délai de chaque commutateur de canal peuvent être configurés ; en mode relais, chaque commutateur de canal ne peut être contrôlé que par des boutons manuels, un backend Web ou des commandes de contrôle ; |
|
Commutateur de sortie de puissance |
Prend en charge le contrôle marche/arrêt de 8 interfaces de sortie de puissance via l'arrière-plan de la page Web et les boutons de commande sur le panneau avant de l'appareil ; Il prend également en charge le contrôle marche/arrêt complet de 8 interfaces de sortie de puissance ; |
|
Type d'interface d'alimentation |
Le panneau avant est doté d'une prise principale 5- standard nationale pour une alimentation longue durée ; le panneau arrière dispose de cinq prises à trous 5-normes nationales et de trois prises à trous 3-universelles, dont huit prises sur le panneau arrière peuvent être contrôlées. |
|
Interface de contrôle centrale |
Contrôle 1-voie RS232, contrôle réseau 1-voie RJ45 ; |
|
Interface USB |
1 interface TYPE-A pour la mise à niveau du logiciel ; 1 interface TYPE-B, utilisée pour le débogage de l'équipement ; |
|
Écran LCD |
Affichage d'interrogation sur écran LCD, tel que : nom de l'appareil/modèle de l'appareil/version du logiciel et du matériel, informations sur le réseau (adresse IP/adresse MAC), date du système, statistiques de courant/tension/puissance totale de chaque canal ; |
|
Indicateur de fonctionnement LED |
Le panneau avant comprend 1 voyant de verrouillage tactile anti-accidentel LOCK, 1 voyant d'alimentation principale PWR, 1 voyant réseau LINK, 1 voyant de fonctionnement RUN, et le panneau avant affiche les voyants d'état de fonctionnement de sortie des canaux CH1 ~ CH8 ; |
|
Verrouillage par touche tactile anti-accidentel |
Pour éviter tout fonctionnement accidentel, verrouillez ou déverrouillez le bouton de commande de puissance de sortie via le bouton de verrouillage situé sur le panneau avant de l'appareil ; |
|
Tonalité d'invite des touches |
Lors de l'utilisation des boutons de commande du panneau avant, un signal sonore retentit ; |
|
Interrupteur pneumatique (protecteur de surintensité) |
Disjoncteur miniature, 40A, interrupteur pneumatique bipolaire 2P ; |
|
Conception de protection contre la foudre |
Avec circuit de suppression de surtension ; |
|
Puissance de charge maximale |
6 500 W, tension 220 V, le courant de sortie de charge total de l'équipement est d'environ 30 A et le courant de sortie maximum d'une seule prise est de 10 A ; |
|
Puissance d'entrée |
100-230 V CA, 50/60 Hz, l'entrée est livrée avec un cordon d'alimentation carré à 3-âmes 6-fil dénudé de 1,8 mètre (sans fiche d'alimentation) |
|
Réinitialisation d'usine |
Avec bouton de réinitialisation par défaut d'usine |
|
Télécommande |
|
|
Page WEB intégrée |
Page WEB intégrée, prend en charge la fonction de gestion de connexion utilisateur, prend en charge chaque contrôle de puissance de sortie de l'appareil, du réseau, de la mise à niveau du système, du contrôle central et d'autres configurations. |
|
Modification du mot de passe utilisateur |
Prise en charge de la modification du mot de passe de connexion de l'utilisateur |
|
Statistiques des utilisateurs en ligne |
Prise en charge des statistiques des utilisateurs actuellement connectés à l'appareil |
|
Opération et maintenance à distance |
Prend en charge les plates-formes tierces pour contrôler les appareils via le réseau, obtenir à distance des informations telles que la tension de sortie, le courant, la consommation d'énergie, la consommation d'énergie, les heures de travail, les alarmes anormales, etc. de chaque canal, commuter à distance la sortie de chaque canal, configurer le mode de fonctionnement, délai de mise sous tension, commutateur de synchronisation et autres paramètres ; fournir une interface de contrôle à distance réseau (synchronisation de l'appareil marche/arrêt), une interface de statistiques d'alimentation à distance (courant de sortie actuel de chaque canal, consommation d'énergie de sortie actuelle de chaque canal) ; |
|
Fonction d'alarme |
émettre des informations d'alarme lorsque le courant de sortie de chaque alimentation est trop grand ou trop petit, et le seuil de courant d'alarme et le seuil de temps sont configurables ; Non activé par défaut ; signaler des informations d'alarme à une plate-forme tierce d'exploitation et de maintenance à distance via le réseau ; |
|
Contrôle du port série |
Prend en charge d'autres appareils pour contrôler l'appareil via le port série ; prend en charge la configuration des paramètres du port série tels que le débit en bauds, le bit de données, le contrôle de parité, le bit d'arrêt, etc. |
|
Contrôle du réseau |
Prend en charge le protocole de contrôle réseau TCP/UDP ; une mise en cascade intelligente peut être réalisée via l'interface réseau RJ45, et jusqu'à 255 gestionnaires d'alimentation intelligents d'exploitation et de maintenance peuvent être contrôlés simultanément ; |
|
Fournir une API de contrôle des appareils |
L'appareil prend en charge la fourniture d'une interface API, est intégré et géré par des systèmes tiers et fournit une interface Websocket ; |
|
Fonctionnalités supplémentaires |
|
|
Autorisation avancée pour empêcher le verrouillage accidentel du réseau tactile |
Les administrateurs peuvent se connecter au Web et configurer le verrouillage ou le déverrouillage de tous les boutons de commande sur le panneau avant de l'appareil afin d'éviter tout contact accidentel. Le déverrouillage ne peut être effectué qu'après avoir réussi la vérification de l'autorité d'administrateur ; |
|
Verrouillage à clé tactile anti-accidentel ordinaire |
Prend en charge le verrouillage ou le déverrouillage du bouton de commande de sortie de puissance via le bouton de verrouillage sur le panneau avant de l'appareil ; |
|
Fonction de retard de canal |
Lorsqu'il est complètement ouvert ou complètement fermé, le temps de retard de chaque canal peut être réglé séparément, avec un délai maximum de 999 secondes et un délai par défaut de 1 seconde ; |
|
Mode de restauration de la mémoire |
Une fois l'appareil éteint puis rallumé, il entre automatiquement dans le mode prédéfini configuré, notamment : complètement allumé, complètement éteint et restauré à l'état avant la panne de courant. |
|
Minuteur |
8 groupes de minuteries, qui peuvent être combinés arbitrairement ; prend en charge la configuration du timing de commutation pour chaque sortie, et la période de cycle peut être configurée pour être exécutée une seule fois ou tous les jours, semaines, mois, etc. ; |
|
Requête sur le statut de travail |
Prend en charge l'interrogation des paramètres d'état de fonctionnement tels que la tension de sortie, le courant de sortie, la puissance, la consommation électrique, les heures de travail, etc. pour chaque canal ; prendre en charge l'interrogation des paramètres d'état de fonctionnement via le Web ou d'autres plates-formes ; |
|
Statistiques de puissance de sortie |
Statistiques de consommation électrique de 8 ports de sortie ; Prise en charge de l'interrogation d'informations statistiques via le Web ou d'autres plateformes ; l'alimentation peut être réinitialisée manuellement ; |
|
Gestion du système |
|
|
Informations système |
Prend en charge l'affichage Web des informations sur l'appareil telles que le nom de l'appareil, le type d'appareil, le modèle de l'appareil, la version du logiciel et du matériel, l'adresse MAC, etc. |
|
Modifier le nom de l'appareil |
Prend en charge la modification du nom de l'appareil via le Web ; |
|
Configuration du système |
Prise en charge de la configuration de la synchronisation temporelle, du NTP, du pontage et d'autres fonctions ; |
|
Liste des services |
Prend en charge la gestion des services système de base, surveille l'état de chaque service système de base et peut démarrer et arrêter les programmes de service système ; |
|
WebDav |
Prend en charge le téléchargement, la création, la modification et d'autres opérations sur les fichiers de l'appareil via le Web ; |
|
Configuration réseau |
Prise en charge de l'adresse IP du réseau, du masque de sous-réseau, de la passerelle par défaut, du DNS et d'autres configurations ; |
|
Protocole de contrôle |
Prise en charge du protocole de port série, du protocole réseau TCP\UDP ; |
|
Paramètres physiques |
|
|
Environnement de travail |
Température -10 degré -50 degré, humidité 10 ~ 80 %, altitude recommandée inférieure ou égale à 2 000 mètres |
|
Environnement de stockage |
Température {{0}}~65 degrés, humidité 0~95 %, altitude recommandée inférieure ou égale à 2000 mètres |
|
Taille de l'équipement (largeur*hauteur*profondeur) |
436,8 millimètres *50 millimètres *300 millimètres |
|
Poids du produit |
Poids nu 4,5 kg, poids emballé 5,4 kg |
