Aperçu
La série CLIMBER-1009 est le dernier hôte de terminal multifonctionnel 12-in-1 de TENDZONE, construit sur des années d'expérience en développement de produits intégrés. Cette solution avancée combine les derniers algorithmes audio, codecs vidéo, contrôle centralisé, traitement multimédia, communication à distance et autres technologies de TENDZONE. Alimenté par des processeurs centraux nationaux, le CLIMBER-1009 est un appareil intégré multifonctionnel de nouvelle génération optimisé pour les systèmes embarqués.
Conçu dans un souci de flexibilité, ce produit présente une conception de carte enfichable pour répondre à divers besoins spécifiques à différents scénarios. Il intègre une gamme de fonctions, notamment la vidéoconférence à distance, l'enregistrement et la diffusion locaux, l'amplification audio, la commutation matricielle vidéo, le contrôle de l'environnement périphérique, le toucher unifié centralisé, les codecs d'entrée et de sortie distribués, l'accès IPC, le commutateur Gigabit POE, et bien plus encore. Le CLIMBER-1009 est idéal pour les applications dans les salles de conférence multimédia, les salles de classe intelligentes, les amphithéâtres, les salles multifonctionnelles, les centres de commande et de répartition mobiles et d'autres environnements.
Cet hôte de terminal multifonctionnel 12-in-1 prend en charge diverses opérations telles que les réunions locales et à distance, la diffusion en direct à distance, la formation, la supervision, l'enseignement et la commande mobile. Il offre une intégration transparente avec divers périphériques audiovisuels et environnementaux, permettant un fonctionnement intelligent et efficace. Il peut être configuré comme un appareil tout-en-un hyperconvergé avec un ordinateur OPS intégré, une projection d'écran sans fil et des modules de microphone sans fil, offrant une solution globale qui économise de l'espace et simplifie l'interaction de l'utilisateur.
Doté d'une nouvelle génération de puces de traitement multimédia, le CLIMBER-1009 offre des performances puissantes et prend en charge le codec vidéo H.265 4K@60 ips, améliorant à la fois la qualité de l'image et du son pour une expérience HD supérieure. De plus, il présente des améliorations significatives en matière de compatibilité, d'adaptabilité du réseau, de gestion des retards, d'anti-perte de paquets, de gestion multi-écrans et de traitement multifonction simultané, ce qui en fait une solution optimale pour le gouvernement, les entreprises, la sécurité publique, l'éducation, le secteur médical et d'autres secteurs.
Caractéristiques
Ordinateur du SPO:
- Ordinateur OPS intégré, répond aux exigences du bureau et peut installer des logiciels de bureau, tels que Tencent Meeting, pour la vidéoconférence basée sur un logiciel. (Personnalisable avec OPS domestique selon besoins spécifiques).
Contrôle centralisé intelligent:
- Contrôle intégré des équipements multimédia via la tablette de conférence, permettant une gestion unifiée de l'audio et de la vidéo, de la visioconférence, de l'enregistrement, de la diffusion et des périphériques tiers.
- Prend en charge les interfaces de contrôle centrales courantes telles que RS232/485/IR/IO/RELAY pour une intégration facile avec d'autres appareils.
- Prend en charge le protocole Zigbee IoT pour des options de contrôle supplémentaires.
- Contrôle bidirectionnel sur une seule liaison série pour une gestion simplifiée du système.
- Combine le contrôle filaire avec le contrôle IoT sans fil pour garantir un fonctionnement stable et éviter les interférences.
Matrice vidéo 4K haute définition:
- Matrice vidéo transparente 4-entrée-6-sortie HD 4K60 avec une flexibilité totale pour plusieurs configurations d'écran.
- Prend en charge divers scénarios tels que les salles de conférence multimédia, les salles de classe multimédia et les centres de commande.
- Facilite le contrôle centralisé local, l’affichage, la sonorisation et d’autres exigences.
- Prend en charge la technologie de codec MIDIS (Multimedia Information Distributed Interactive System), fonctionnant comme une interface d'entrée/sortie distribuée.
Processeur audio numérique:
- Interface audio complète 8-in-4-out, incluant l'audio réseau intégré et la prise en charge audio HDMI.
- Algorithme audio 5A intégré qui réduit la réverbération et le bruit, idéal pour les environnements de classe et de salle de conférence.
- Amplificateur numérique intégré d'une puissance nominale de 2 × 100 W pour des performances audio claires et puissantes.
Vidéoconférence:
- Fonctionnalité d'enregistrement et de lecture locale pour la vidéoconférence.
- Prend en charge les appels SIP interactifs à distance, permettant une communication audio et vidéo bidirectionnelle pour la collaboration à distance.
- Autorisation interactive multipartite en option pour une intégration transparente avec des plateformes de vidéoconférence tierces, prenant en charge les protocoles standard.
Micro sans fil :
- Hôte récepteur UHF, prend en charge l'accès au microphone portable sans fil, pour le renforcement sonore local, l'enregistrement de conférence, le renforcement vocal de vidéoconférence ;
Projection d'écran sans fil:
- Prise en charge de l'affichage sans fil de l'image du bureau d'un appareil portable, d'un smartphone ou d'une tablette sur un écran à l'aide d'un petit dongle ou d'un client de projection d'écran.
Commutateur réseau POE:
- Prend en charge l'alimentation, l'image et le contrôle IPC sur un seul câble, simplifiant ainsi le câblage et l'installation.
- Contrôle réseau TCP/UDP pour les appareils tiers, améliorant l'intégration du système.
- Fournit une documentation sur l'interface API pour les intégrations personnalisées.
Enregistrement et lecture locaux:
- Prend en charge l'enregistrement local de 4 à 6 flux vidéo, permettant un stockage et un accès faciles aux vidéos.
- Idéal pour l'enregistrement de réunions, la diffusion d'événements en direct et les sessions de formation.
Interface d'entrée/sortie:
- Prend en charge l'intégration avec des systèmes interactifs distribués multimédia pour la planification et la commande distribuées.
- Fournit plusieurs options d’E/S pour une connectivité et une gestion flexibles du système.
Accès CIB:
- Prend en charge jusqu'à 16 entrées vidéo IPC, avec la possibilité de gérer la sortie et l'enregistrement locaux.
- Idéal pour les environnements nécessitant une vidéosurveillance et une intégration de surveillance.
Stable et fiable:
- Construit sur un système Linux embarqué, garantissant l'immunité contre les virus et fournissant un environnement d'exploitation sécurisé.
- Conception de structure de qualité opérateur pour un fonctionnement continu 24h/24 et 7j/7, ce qui rend le système hautement fiable et adapté aux applications critiques.
- L'appareil peut être installé dans une armoire standard ou utilisé indépendamment, offrant des options d'installation flexibles.
- Panneau LCD avant pour une surveillance et des mises à jour d'état faciles.
- Deux interrupteurs d'alimentation (alimentation dure et alimentation douce) pour un fonctionnement fluide et une fonctionnalité de veille/réveil du système.

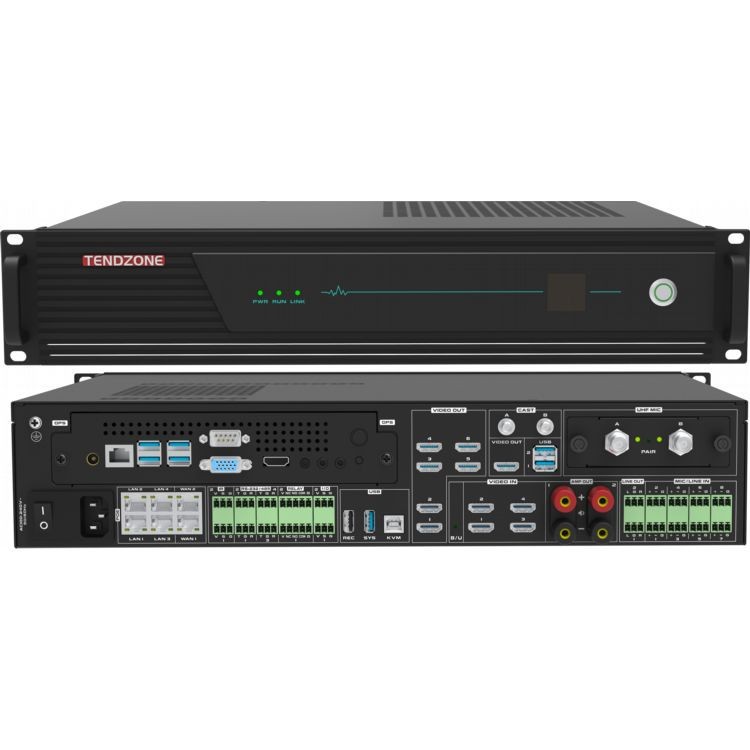

Image du panneau arrière :
(1) Ordinateur OPS ( 2 ) Interrupteur d'alimentation hôte (3) Alimentation hôte ( 4 ) Ports Ethernet Gigabit * 6 (dont 4 POE) ( 5 ) Interface infrarouge IR * 2 ( 6 ) RS-232/485 interface * 3 + port de débogage RS-232/485 * 1 ( 7 ) port de contrôle ELAY * 2 (tension et courant : 12 V/pas plus de 1 A ) ( 8 ) Interface E/S*2 ( tension et courant : 12 V/pas plus de 1 A ) ( 9 ) USB Type-A *2, USB Type-B*1 (10) Port de sortie HDMI* 6 ( {{30 }} ) Port d'entrée HDMI *4 ( 1 2 ) Borne d'amplificateur 100 W à 8 ohms * 2 paires ( 13 ) Sortie stéréo du terminal Phoenix L/R * 2 ( 4 audio indépendants sorties au total) (14) Port d'entrée MIC/LINE * 8 (15) Projection sans fil CAST (16) Module de parole sans fil UHF
étiquette à chaud: processeur intégré douze en un, Chine fabricants de processeurs intégrés douze en un, fournisseurs, usine
CARACTÉRISTIQUES
|
projet |
Caractéristiques |
|
Sûr et stable |
Adopter une architecture système de qualité industrielle, développée sur la base du système LINUX, sans virus |
|
Interface de données |
2 USB Type-A , 1 USB Type-B |
|
Caméra réseau |
12 caméras réseau locales, 4 transferts réseau |
|
Codec vidéo |
Jusqu'à 4 canaux d'encodage 1080P60, jusqu'à 4 canaux de décodage 1080P@60, ou 8 canaux d'encodage 1080P@30 et 8 canaux de décodage 1080P@30 ; |
|
Protocole audio et vidéo |
L'audio prend en charge G.711, G.722, G722.1, G722.1C, AAC et prend en charge le décodage des flux de code audio La vidéo prend en charge H.264HP, MP, BP, H265MP |
|
Borne d'affichage |
Fonction de division vidéo intégrée, qui peut réaliser une synthèse d'écran unique/image dans l'image/image hors image, une superposition de sous-titres, une superposition de nom de terminal et un affichage du logo de la station en simple, double, trois, quatre, cinq, six, sept, huit, neuf, dix, treize et seize écrans partagés |
|
Panneau de contrôle |
Prend en charge une variété de panneaux de commande, écran tactile Android filaire de 10,1- pouces en option (standard sans support mural, pas de prise en charge POE), écran tactile de bureau PoE réseau de 10,1- pouces, 10,{{5 }}écran tactile mural PoE réseau de pouces (standard avec boîtier inférieur mural) |
|
Taux de codec |
Maximum 16 canaux de codec 1080P, 512 Kbps ~ 16 Mbps par canal |
|
Entrée audio |
8-voie d'entrée du terminal Phoenix (prend en charge l'entrée MIC d'alimentation fantôme 48 V ou l'entrée linéaire ligne), 4 -voie d'entrée audio HDMI intégrée, 1-voie d'entrée audio OPS, 1-voie entrée audio de projection sans fil (en option), entrée audio du module vocal sans fil 1-way (en option) |
|
Sortie audio |
4-sortie audio de sortie de ligne (ou 2 paires de sortie stéréo du terminal Phoenix L/R), 2-sortie d'amplificateur numérique de 100 W à 8 ohms (ou 2-sortie d'amplificateur numérique de 150 W à 4 ohms sortie amplificateur), 2 -sortie audio intégrée HDMI ; prend en charge le réglage du volume, l'audio prend en charge la synchronisation et le mixage. HDMI OUT1 prend en charge l'amplification de toutes les entrées audio, HDMI OUT2 ~ HDMI OUT6 prend uniquement en charge l'amplification audio du flux RSTP du réseau. |
|
Entrée vidéo |
4 interfaces d'entrée HDMI, 16 entrées de caméra réseau IP ; HDMI IN1 et HDMI IN3 prennent en charge l'entrée avec une résolution maximale de 4K30, et HDMI IN2 et HDMI IN4 prennent en charge l'entrée avec une résolution maximale de 1920*1080@60 ; |
|
Sortie vidéo |
1) interface de sortie HDMI 6- canal, dont HDMI OUT2 ~ HDMI OUT6 sont des sorties de signal homologues ; HDMI OUT1 prend en charge une résolution maximale de sortie 4K30, et HDMI OUT2 ~ HDMI OUT6 prend en charge une résolution maximale de sortie 1920*1080@60 ; 2) Lorsque l'ordinateur OPS intégré ouvre une réunion Tencent (si la caméra est connectée à HDMI IN), l'écran de l'ordinateur OPS intégré ne peut être émis que depuis HDMI OUT1, et HDMI OUT2 ~ 6 ne peut afficher que l'écran de la caméra connectée à HDMI IN ; 3) Lorsque l'OPS intégré ouvre une réunion Tencent (lorsqu'une seule caméra USB est directement connectée au port USB de l'OPS en tant que collection de caméras de réunion Tencent), l'écran de l'ordinateur OPS intégré peut être émis depuis HDMI OUT1~ 6 ; 4) Lorsque Tencent Meeting n'est pas en cours, la sortie HDMI OUT1 et HDMI OUT2~6 peut être sélectionnée parmi la projection d'écran sans fil, l'ordinateur OPS intégré et HDMI IN1~4 ; |
|
Traitement audio |
Prend en charge l'annulation automatique de l'écho (AEC), le contrôle automatique du gain (AGC), l'annulation/suppression automatique du bruit (ANC /ANS), l'annulation automatique du feedback (AFC), la matrice de mélange (AM), la compensation de perte de paquets (PLC). |
|
Traitement vidéo |
Prend en charge l'adaptation de la résolution vidéo, la commutation, l'attribution, le fractionnement de l'écran, l'affichage de la superposition des sous-titres défilants, la superposition du nom du terminal, l'affichage du logo de la station et le réglage des paramètres de l'image ; La superposition des sous-titres et du nom du terminal prend en charge l'ajustement de position arbitraire ; le logo de la station prend en charge le réglage de la position en haut à gauche, en haut à droite, en bas à gauche et en bas à droite, ainsi que le réglage de l'affichage de la transparence ; |
|
Protocole de communication |
SIP, double flux BFCP, H.323, H.239, E.164, H.245, NAT, H.225, Q.931, RTSP, RTMP, TCP/IP, HTTP, FTP, TCP, UDP, NTP, RTP, RTCP, Telnet, TLS ; |
|
Interface réseau |
1 port WAN, 5 ports LAN ; ou définissez 6 ports réseau pour qu'ils soient entièrement connectés ; 4 des ports réseau prennent en charge l'alimentation PoE ; Remarque : Si vous devez vous connecter à un commutateur PoE tiers, nous vous recommandons d'utiliser un port réseau qui ne prend pas en charge PoE pour vous connecter au commutateur PoE de l'autre partie afin de garantir que l'un des ports réseau ne fournit pas d'alimentation PoE externe. . Essayez de ne pas vous connecter directement les uns aux autres à l'aide des interfaces PoE. |
|
Fonction de mixage |
Il prend également en charge l'audio local, l'audio intégré HDMI et les flux d'accès au réseau RTSP audio à distance entrant dans le mélangeur, et peut sélectionner dynamiquement le mixage ; il prend également en charge l'entrée audio OPS intégrée, l'entrée audio de projection d'écran sans fil intégrée (en option) et l'entrée audio du module parlant sans fil intégré (en option) entrant dans le mélangeur ; |
|
Contrôle central |
Contrôle central à une touche : système de commutation, réglage du volume de sortie, commutation de la source du signal, contrôle de la caméra, contrôle de l'enregistrement et de la diffusion, appel à distance, contrôle de l'environnement, etc. Prend en charge l'alimentation 12 V du panneau de commande via le port RELAY ; |
|
Interface de contrôle environnemental |
Interface 3-voie RS-232/485, débogage 1*RS232/RS485, 2-voie RELAIS, 2-voie E/S, 2-voie infrarouge IR |
|
vidéoconférence |
Prend en charge les appels de vidéoconférence point à point H.323 et l'envoi de flux auxiliaire ; Prise en charge des appels de vidéoconférence point à point SIP et de l'envoi de flux auxiliaire ; Une seule machine prend en charge un maximum de 6-conférences de groupe (via le protocole SIP), prend en charge la création de plusieurs modèles de conférence, prend en charge les conférences programmées et convoque automatiquement les conférences en fonction de l'heure programmée ; vous pouvez inviter de nouveaux terminaux à rejoindre la conférence pendant la conférence, ou expulser un terminal de la conférence ; vous pouvez désactiver/réactiver le son de n'importe quelle salle, ou désactiver/réactiver le son de toutes les salles en un seul clic ; Lors de l'utilisation du protocole H.323, l'enregistrement GK est pris en charge et les appels peuvent être passés via des numéros courts ; Lors de l'utilisation du protocole SIP, l'enregistrement SIP est pris en charge et les appels peuvent être effectués via des numéros courts ; |
|
Pousser le flux |
Prend en charge le streaming sur pas moins de 8 plateformes de streaming en direct différentes en même temps |
|
Fonction de diffusion en direct |
Prend en charge jusqu'à 10-chaînes multidiffusion, diffusion en direct et à la demande |
|
Fonction d'enregistrement |
Prend en charge l'utilisation comme terminal et client de distribution d'enregistrement et de diffusion, avec un maximum de 4 flux d'enregistrement locaux (ou enregistrement 1 4image K), le format de fichier d'enregistrement et de diffusion est MP4, prend en charge la copie automatique des clés USB, mise à niveau forcée du système de clé USB et restauration de la configuration initiale, prend en charge la gestion du contenu des fichiers d'enregistrement (téléchargement/exportation/édition/suppression) |
|
Disque dur interne |
Disque dur standard de 2 To de 3,5- pouces de qualité surveillance, pouvant être étendu à un disque dur de 12 To via USB |
|
Communication réseau |
Prise en charge du mixage et de la lecture audio de 4 - canaux, prise en charge de la mise en veille et du réveil du réseau, changement de système à une touche |
|
Fonction d'entretien |
Prend en charge la gestion de l'interface Web, fournit une configuration rapide des ports de l'appareil, prend en charge la modification du mot de passe du port Web, la modification de l'adresse IP, la réinitialisation d'usine, la mise à niveau du logiciel, le voyant lumineux, l'apprentissage infrarouge, la gestion des journaux, le débogage du port série, le débogage à distance Telnet, l'exploitation et la gestion de la maintenance à distance. |
|
Module informatique OPS intégré |
1) module d'ordinateur OPS (version Windows), ordinateur OPS de 11e génération intégré à configuration standard, mémoire 16 Go, disque dur 512 Go, installé avec le système d'exploitation Windows 11 Professionnel ; 2) La fonction Tencent Conference peut être installée, prenant en charge l'utilisation de signaux vidéo et audio externes comme caméra et microphone de la conférence Tencent. Dans le même temps, l'interface vidéo de la conférence Tencent peut être émise via l'interface HDMI OUT1 locale et amplifiée via l'interface audio locale ; 3) L'interface HDMI OUT2 est utilisée comme seule source d'acquisition pour l'entrée vidéo de la conférence Tencent ; |
|
Fonction de projection d'écran sans fil |
1) Le module de projection d'écran sans fil en option prend en charge la transmission sans fil des images de bureau d'un terminal portable PC/téléphone portable/PAD vers des nœuds cloud hyper-convergés via un émetteur de projection d'écran sans fil ou un client de projection d'écran, et la sortie via l'interface HDMI OUT locale pour réaliser le partage sans fil. des fonctions telles que le partage d'images/présentation/fichier vidéo/collaboration au bureau ; 2) USB1 est utilisé pour le couplage avec l'émetteur de projection d'écran sans fil ; USB2 est utilisé pour mettre à niveau la version logicielle du module de réception de projection d'écran sans fil ; 3) L'antenne du module récepteur sans fil peut être étendue jusqu'au plafond de la salle de conférence pour améliorer le signal de réception de l'écran de projection sans fil ; |
|
Module parlant sans fil intégré |
Module microphone/collier/casque sans fil en option, qui prend en charge le couplage avec des nœuds cloud hyper-convergés comme source sonore pour le renforcement sonore local, l'enregistrement local et l'enregistrement de conférence de diffusion, ainsi que le renforcement de la parole par vidéoconférence ; Module de réception vocale sans fil UHF, prend en charge 2 microphones parlant en même temps ; |
|
Installation |
Installation dans une armoire standard de télécommunication 2 U, il est recommandé de l'installer à proximité des équipements périphériques pour réduire la charge de travail de câblage |
|
Taille de l'appareil |
Taille du produit : largeur*hauteur*profondeur 436,8 mm*89 mm*320 mm |
|
Tension et courant d'entrée |
CA 100 ~ 240 V/50 ~ 60 Hz |
|
Consommation électrique de l'appareil |
Sans sortie de haut-parleur externe et sans appareil alimenté par POE : consommation électrique typique Lorsque deux haut-parleurs externes et un appareil externe alimenté par POE sont connectés : Consommation électrique à pleine charge |
|
Poids de l'équipement |
Le poids net de l'ensemble de la machine est de 9,3 kg et le poids total avec emballage est de 12 kg. |
|
Température de fonctionnement |
0~45 degrés de fonctionnement |
|
Humidité Altitude |
10% à 90%, altitude inférieure ou égale à 5000 mètres |
80W
350 W
