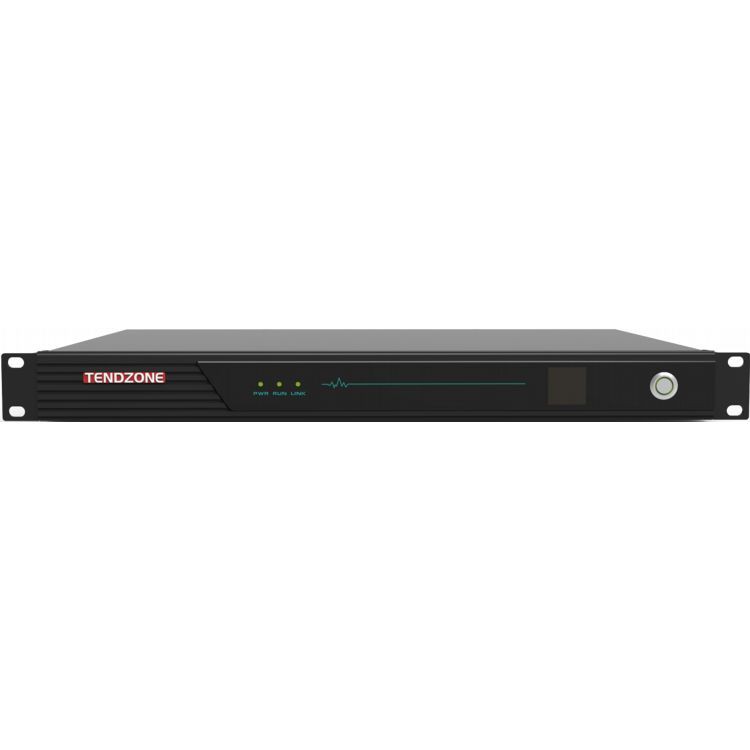

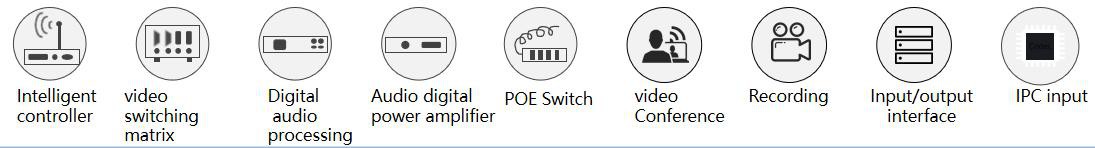

Processeur intégré neuf en un

projet

GRIMPEUR-1008

Sûr et stable

Adopter une architecture système de qualité industrielle, développée sur la base du système LINUX, sans virus

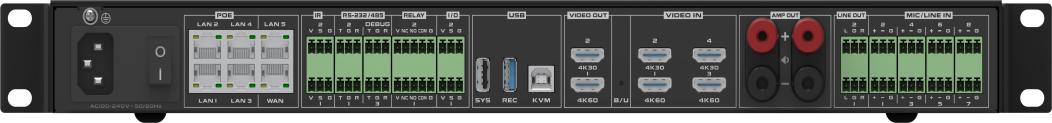

Interface de données

2 USB Type-A, 1 USB Type-B

Caméra réseau

12 caméras réseau locales, 4 transferts réseau

Codec vidéo

Prend en charge l'encodage et le décodage vidéo jusqu'à 4K60 ; prend en charge jusqu'à 4 canaux d'encodage 1080P60 et jusqu'à 4 canaux de décodage 1080P@60 ; ou 8 canaux d'encodage 1080P@30 et 8 canaux de décodage 1080P@30 ;

Protocole audio et vidéo

L'audio prend en charge G.711, G.722, G722.1, G722.1C, AAC et prend en charge le décodage des flux de code audio

La vidéo prend en charge H.264HP, MP, BP, H265MP

Borne d'affichage

Fonction de division vidéo intégrée, qui peut réaliser une synthèse d'écran unique/image dans l'image/image hors image, une superposition de sous-titres, une superposition de nom de terminal et un affichage du logo de la station en simple, double, trois, quatre, cinq, six, sept, huit, neuf, dix, treize et seize écrans partagés

Panneau de contrôle

Prend en charge une variété de panneaux de commande, écran tactile Android filaire de 10,1- pouces en option (standard sans support mural, pas de prise en charge POE), écran tactile de bureau PoE réseau de 10,1- pouces, 10,{{5 }}écran tactile mural PoE réseau de pouces (standard avec boîtier inférieur mural)

Taux de codec

Maximum 16 canaux de codec 1080P, 512 Kbps ~ 16 Mbps par canal

Entrée audio

8- entrée de terminal Phoenix (prend en charge l'entrée MIC d'alimentation fantôme 48 V ou l'entrée linéaire ligne), 4- entrée audio intégrée HDMI

Sortie audio

4-sortie audio de sortie de ligne (ou 2 paires de sortie stéréo du terminal Phoenix L/R), 2-sortie d'amplificateur numérique de 100 W à 8 ohms (ou 2-sortie d'amplificateur numérique de 150 W à 4 ohms sortie amplificateur), 2-sortie audio intégrée HDMI ; prend en charge le réglage du volume, l'audio prend en charge la synchronisation et le mixage

Entrée vidéo

4 interfaces d'entrée HDMI, 16 entrées de caméra réseau IP ; HDMI IN1 et HDMI IN3 prennent en charge l'entrée avec une résolution maximale de 4K30, et HDMI IN2 et HDMI IN4 prennent en charge l'entrée avec une résolution maximale de 1920*1080@60 ;

Sortie vidéo

2 interfaces de sortie HDMI, HDMI OUT1 et HDMI OUT2 prennent en charge la sortie 4K30 à résolution maximale ;

Traitement audio

Prend en charge l'annulation automatique de l'écho (AEC), le contrôle automatique du gain (AGC), l'annulation/suppression automatique du bruit (ANC /ANS), l'annulation automatique du feedback (AFC), la matrice de mélange (AM), la compensation de perte de paquets (PLC).

Traitement vidéo

Prend en charge l'adaptation de la résolution vidéo, la commutation, l'attribution, le fractionnement de l'écran, l'affichage de la superposition des sous-titres défilants, la superposition du nom du terminal, l'affichage du logo de la station et le réglage des paramètres de l'image ; La superposition des sous-titres et du nom du terminal prend en charge l'ajustement de position arbitraire ; le logo de la station prend en charge le réglage de la position en haut à gauche, en haut à droite, en bas à gauche et en bas à droite, ainsi que le réglage de l'affichage de la transparence ;

Protocole de communication

SIP, double flux BFCP, H.323, H.239, E.164, H.245, NAT, H.225, Q.931, RTSP, RTMP, TCP/IP, HTTP, FTP, TCP, UDP, NTP, RTP, RTCP, Telnet, TLS ;

Interface réseau

1 port WAN, 5 ports LAN ; ou définissez 6 ports réseau pour qu'ils soient entièrement connectés ; 4 des ports réseau prennent en charge l'alimentation PoE ;

Remarque : Si vous devez vous connecter à un commutateur PoE tiers, nous vous recommandons d'utiliser un port réseau qui ne prend pas en charge PoE pour vous connecter au commutateur PoE de l'autre partie afin de garantir que l'un des ports réseau ne fournit pas d'alimentation PoE externe. . Essayez de ne pas vous connecter directement les uns aux autres à l'aide des interfaces PoE.

Fonction de mixage

Prend en charge l'audio local, l'audio intégré HDMI et les flux d'accès au réseau RTSP audio à distance entrant dans le mélangeur, et peut sélectionner dynamiquement le mixage

Contrôle central

Contrôle central à une touche : système de commutation, réglage du volume de sortie, commutation de la source du signal, contrôle de la caméra, contrôle de l'enregistrement et de la diffusion, appel à distance, contrôle de l'environnement, etc.

Interface de contrôle environnemental

Interface 3-voie RS-232/485, 1*RS232/RS485 DEBUG, 2-voie RELAIS, 2-voie E/S, 2-voie infrarouge IR

Vidéoconférence

Prend en charge les appels de vidéoconférence point à point H.323 et l'envoi de flux auxiliaire ;

Prise en charge des appels de vidéoconférence point à point SIP et de l'envoi de flux auxiliaire ;

Une seule machine prend en charge un maximum de 6-conférences de groupe (via le protocole SIP/H.323), prend en charge la création de plusieurs modèles de conférence, prend en charge les conférences planifiées et convoque automatiquement des conférences en fonction de l'heure programmée ; vous pouvez inviter de nouveaux terminaux à rejoindre la conférence pendant la conférence, ou expulser un terminal de la conférence ; vous pouvez désactiver/réactiver le son de n'importe quelle salle, ou désactiver/réactiver le son de toutes les salles en un seul clic ;

Lors de l'utilisation du protocole H.323, l'enregistrement GK est pris en charge et les appels peuvent être passés via des numéros courts ;

Lors de l'utilisation du protocole SIP, l'enregistrement SIP est pris en charge et les appels peuvent être effectués via des numéros courts ;

Pendant la vidéoconférence, il prend en charge la transmission cryptée de l'audio et de la vidéo, le cryptage des appels point à point et le cryptage des appels de vidéoconférence multipartites pour empêcher l'audio et la vidéo d'être écoutés pendant toute la conférence ;

Pousser le flux

Prend en charge le streaming sur pas moins de 8 plateformes de streaming en direct différentes en même temps

Diffusion en direct

Prend en charge jusqu'à 10-chaînes multidiffusion, diffusion en direct et à la demande

Fonction d'enregistrement

Prend en charge l'utilisation comme terminal et client de distribution d'enregistrement et de diffusion, avec un maximum de 4 flux d'enregistrement locaux (ou enregistrement 1 4image K), le format de fichier d'enregistrement et de diffusion est MP4, prend en charge la copie automatique des clés USB, mise à niveau forcée du système de clé USB et restauration de la configuration initiale, prend en charge la gestion du contenu des fichiers d'enregistrement (téléchargement/exportation/édition/suppression)

Systèmes distribués

Il peut être utilisé comme machine d'interface d'entrée et de sortie d'un système distribué et prend en charge l'accès à un système distribué pour répondre aux besoins de divers clients (tels que le client Android, le client IOS, le client Hongmeng, le client WINDOWS, le client Kylin, etc. ) pour le contrôle visuel et l'affichage distribué sur écran ; il prend en charge la correspondance avec les systèmes de contrôle distribués multimédia, prend en charge le contrôle des appareils via un aperçu visuel de l'image, prend en charge l'utilisation comme terminal de nœud distribué et réalise l'interconnexion entre les appareils

Prise en charge du système distribué

Lorsqu'il est utilisé avec un système distribué, le nœud cloud hyper-convergé prend en charge l'expansion des canaux d'entrée et de sortie audio, vidéo et de contrôle en conjonction avec la machine d'interface d'entrée et la machine d'interface de sortie. L'image d'entrée de l'interface HDMI du nœud cloud hyper-convergé peut être directement transmise à la machine d'interface de sortie via le réseau pour une sortie d'épissage sur grand écran. L'image de la machine de l'interface d'entrée peut également être directement transmise à l'interface HDMI du nœud cloud hyper-convergé via la transmission réseau. Chaque interface de sortie HDMI prend en charge plusieurs combinaisons d'écran (c'est-à-dire la fonction de partage d'écran).

Disque dur interne

Disque dur standard de 2 To de 3,5- pouces de qualité surveillance, pouvant être étendu à un disque dur mobile de 12 To via USB

Communication réseau

Prise en charge du mixage et de la lecture audio de 4 - canaux, prise en charge de la mise en veille et du réveil du réseau, changement de système à une touche

Fonction d'entretien

Prend en charge la gestion de l'interface Web, fournit une configuration rapide des ports de l'appareil, prend en charge la modification du mot de passe du port Web, la modification de l'adresse IP, la réinitialisation d'usine, la mise à niveau du logiciel, le voyant lumineux, l'apprentissage infrarouge, la gestion des journaux, le débogage du port série, le débogage à distance Telnet, le fonctionnement et la gestion de la maintenance à distance.

Installation

Installation dans une armoire standard de télécommunications 1 U, il est recommandé de l'installer à proximité des équipements périphériques pour réduire la charge de travail de câblage

Taille de l'appareil

Taille du produit : largeur*hauteur*profondeur4 36,8 mm* 45 mm* 318 mm

Taille d'emballage : largeur*hauteur*profondeur 560 mm *135 mm *408 mm

Poids de l'équipement

Poids brut 7,2 kg (y compris les matériaux d'emballage)

Tension et courant d'entrée

CA 100 ~ 240 V/50 ~ 60 Hz

Consommation électrique de l'appareil

Sans sortie de haut-parleur externe et appareil alimenté par POE : Consommation électrique typique40W

Lorsque deux haut-parleurs externes et un appareil externe alimenté par POE sont connectés : Consommation électrique à pleine charge340 W

Température de fonctionnement

0~45 degrés de fonctionnement

Humidité Altitude

10% à 90%, altitude inférieure ou égale à 5000 mètres
