GRIMPEUR-2009 Présentation
La série CLIMBER-2009 est un hôte de terminal multifonctionnel 13-in-1 de pointe développé par Dongwei, tirant parti de plusieurs années d'expérience dans le développement de produits intégrés. Il intègre des technologies avancées telles que des algorithmes audio, des codecs vidéo, un contrôle centralisé, un traitement multimédia et une communication à distance, alimentés par des processeurs de base nationaux. Ce terminal adopte une conception de carte enfichable flexible (châssis + carte), offrant des options personnalisables pour s'adapter à divers scénarios. Le CLIMBER-2009 est idéal pour les salles de conférence multimédia, les salles de classe intelligentes, les amphithéâtres, les salles multifonctionnelles, les centres de commande mobiles, et bien plus encore. Il prend en charge une gamme d'applications telles que les réunions locales et à distance, les diffusions en direct, la formation, la supervision et la commande mobile. Grâce à une nouvelle génération de puces de traitement multimédia, le système prend en charge le codec vidéo H.265 4K, améliorant ainsi l'image et le son. qualité pour une expérience supérieure. Il offre également des performances améliorées en termes de compatibilité, d'adaptabilité du réseau, de délai, d'anti-perte de paquets et de traitement multi-écran, ce qui en fait une solution polyvalente pour des secteurs tels que le gouvernement, les entreprises, la sécurité publique, l'éducation, la santé, etc.
Caractéristiques
Ordinateur du SPO:
- Ordinateur OPS intégré, répond aux exigences du bureau et peut installer des logiciels de bureau, tels que Tencent Meeting, pour la vidéoconférence basée sur un logiciel.
- Carte OPS personnalisable avec options informatiques intégrées (jusqu'à Intel i5, 16 Go de RAM, 512 Go de SSD).
Contrôle centralisé intelligent:
- Contrôle intégré des équipements multimédia via la tablette de conférence, permettant une gestion unifiée de l'audio et de la vidéo, de la visioconférence, de l'enregistrement, de la diffusion et des périphériques tiers.
- Prend en charge les interfaces de contrôle centrales courantes telles que RS232/485/IR/IO/RELAY pour une intégration facile avec d'autres appareils.
- Prend en charge le protocole Zigbee IoT pour des options de contrôle supplémentaires.
- Contrôle bidirectionnel sur une seule liaison série pour une gestion simplifiée du système.
- Combine le contrôle filaire avec le contrôle IoT sans fil pour garantir un fonctionnement stable et éviter les interférences.
Matrice vidéo 4K haute définition:
- Matrice vidéo transparente 8-entrée-8-sortie HD 4K60 avec une flexibilité totale pour plusieurs configurations d'écran.
- Prend en charge divers scénarios tels que les salles de conférence multimédia, les salles de classe multimédia et les centres de commande.
- Facilite le contrôle centralisé local, l’affichage, la sonorisation et d’autres exigences.
- Prend en charge la technologie de codec MIDIS (Multimedia Information Distributed Interactive System), fonctionnant comme une interface d'entrée/sortie distribuée.
Processeur audio numérique:
- Interface audio complète 8-in-4-out, incluant l'audio réseau intégré et la prise en charge audio HDMI.
- Algorithme audio 5A intégré qui réduit la réverbération et le bruit, idéal pour les environnements de classe et de salle de conférence.
- Amplificateur numérique intégré d'une puissance nominale de 4 × 100 W pour des performances audio claires et puissantes.
Vidéoconférence:
- Fonctionnalité d'enregistrement et de lecture locale pour la vidéoconférence.
- Prend en charge les appels SIP interactifs à distance, permettant une communication audio et vidéo bidirectionnelle pour la collaboration à distance.
- Autorisation interactive multipartite en option pour une intégration transparente avec des plateformes de vidéoconférence tierces, prenant en charge les protocoles standard.
Micro sans fil :
- Hôte récepteur UHF, prend en charge l'accès au microphone portable sans fil, pour le renforcement sonore local, l'enregistrement de conférence, le renforcement vocal de vidéoconférence ;
Microphone main dans la main:
- Prend en charge la connexion de microphones numériques main dans la main, avec un maximum de 20 microphones sur une seule chaîne. La connexion en boucle à double chaîne permet jusqu'à 20 microphones.
Projection d'écran sans fil:
- Prise en charge de l'affichage sans fil de l'image du bureau d'un appareil portable, d'un smartphone ou d'une tablette sur un écran à l'aide d'un petit dongle ou d'un client de projection d'écran.
Commutateur réseau POE:
- Prend en charge l'alimentation, l'image et le contrôle IPC sur un seul câble, simplifiant ainsi le câblage et l'installation.
- Contrôle réseau TCP/UDP pour les appareils tiers, améliorant l'intégration du système.
- Fournit une documentation sur l'interface API pour les intégrations personnalisées.
Enregistrement et lecture locaux:
- Prend en charge l'enregistrement local de 4 à 6 flux vidéo, permettant un stockage et un accès faciles aux vidéos.
- Idéal pour l'enregistrement de réunions, la diffusion d'événements en direct et les sessions de formation.
Interface d'entrée/sortie:
- Prend en charge l'intégration avec des systèmes interactifs distribués multimédia pour la planification et la commande distribuées.
- Fournit plusieurs options d’E/S pour une connectivité et une gestion flexibles du système.
Accès CIB:
- Prend en charge jusqu'à 16 entrées vidéo IPC, avec la possibilité de gérer la sortie et l'enregistrement locaux.
- Idéal pour les environnements nécessitant une vidéosurveillance et une intégration de surveillance.
Stable et fiable:
- Construit sur un système Linux embarqué, garantissant l'immunité contre les virus et fournissant un environnement d'exploitation sécurisé.
- Conception de structure de qualité opérateur pour un fonctionnement continu 24h/24 et 7j/7, ce qui rend le système hautement fiable et adapté aux applications critiques.
- L'appareil peut être installé dans une armoire standard ou utilisé indépendamment, offrant des options d'installation flexibles.
- Panneau LCD avant pour une surveillance et des mises à jour d'état faciles.
- Deux interrupteurs d'alimentation (alimentation dure et alimentation douce) pour un fonctionnement fluide et une fonctionnalité de veille/réveil du système.
Conception de carte enfichable :
- Entièrement modulaire avec des cartes enfichables amovibles pour une maintenance et une personnalisation faciles. Le système prend en charge une large gamme d'options d'entrée/sortie et d'intégration de périphériques.

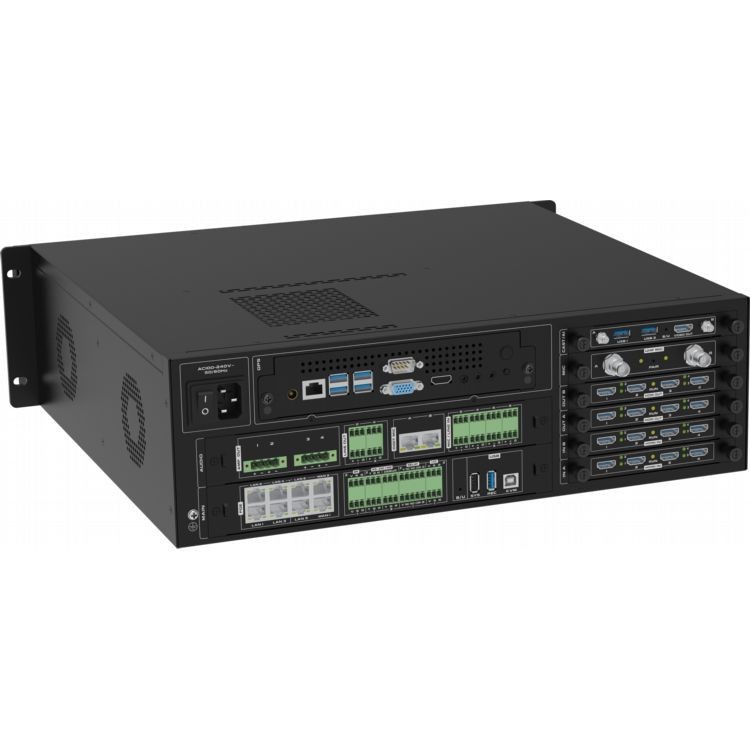

Le panneau arrière de la machine entièrement équipée :
(1) Interrupteur d'alimentation de l'hôte ( 2 ) Alimentation de l'hôte (3) Ordinateur OPS ( 4 ) Carte audio (carte AUDIO, la configuration standard comprend un module hôte parlant main dans la main DIGIT MIC, un microphone parlant main dans la main en option) ( 5) Carte de contrôle principale (carte MAIN) (6) Carte de projection sans fil (carte CAST) (7) Carte de microphone sans fil UHF (carte MIC) (8) Carte de sortie HDMI à quatre canaux (deux emplacements, OUT B et OUT A) ( 9) Quatre canaux Carte d'entrée HDMI (deux emplacements, IN B et IN A)
étiquette à chaud: processeur intégré treize-en-un, Chine fabricants de processeurs intégrés treize-en-un, fournisseurs, usine
CARACTÉRISTIQUES
|
projet |
Caractéristiques |
|
Sûr et stable |
Adopter une architecture système de qualité industrielle, développée sur la base d'un système embarqué, exempt d'intrusion de virus |
|
Interface de données |
2 USB Type-A , 1 USB Type-B |
|
Caméra réseau |
16 caméras réseau locales, 8 transferts audio et vidéo réseau |
|
Codec vidéo |
Jusqu'à 4 canaux d'encodage 1080P60, jusqu'à 4 canaux de décodage 1080P@60, ou 8 canaux d'encodage 1080P@30 et 8 canaux de décodage 1080P@30 ; |
|
Protocole audio et vidéo |
L'audio prend en charge G.711, G.722, G722.1, G722.1C, AAC, prend en charge le décodage des flux de code audio ; prend en charge l'encodage de flux de code audio indépendants du canal 8-, prend en charge l'enregistrement et le stockage audio indépendants ; La vidéo prend en charge H.264HP, MP, BP, H265MP ; |
|
Borne d'affichage |
Fonction de division vidéo intégrée, qui peut réaliser une synthèse d'écran unique/image dans l'image/image hors image telle que la division d'un seul écran, la division de double écran, la division de trois écrans, la division de quatre écrans, la division de cinq écrans. partage d'écran, partage en six écrans, partage en sept écrans, partage en huit écrans, partage en neuf écrans, partage en dix écrans, partage en treize écrans et partage en seize écrans ; jusqu'à quatre groupes d'affichage de synthèse multi-écran indépendant, prenant en charge la sortie d'écran 2K/4K ; |
|
Panneau de contrôle |
Prend en charge une variété de panneaux de commande, écran tactile Android filaire de 10,1- pouces en option (standard sans support mural, pas de prise en charge POE), écran tactile de bureau PoE réseau de 10,1- pouces, 10,{{5 }}Écran tactile mural intégré PoE réseau de pouces (boîtier inférieur mural intégré standard), 4-version PoE réseau de pouces 86 écran tactile du boîtier |
|
Taux de codec |
Maximum 16 canaux de codec 1080P, 512 Kbps ~ 16 Mbps par canal |
|
Entrée audio |
8-voie d'entrée du terminal Phoenix (prend en charge l'entrée MIC d'alimentation fantôme 48 V ou l'entrée linéaire ligne), 8 -voie d'entrée audio HDMI intégrée, 16-voie audio RTSP, 2-voie DSP audio, entrée audio 1-voie OPS, entrée audio de projection d'écran sans fil 1-voie, entrée audio du module vocal sans fil 1-voie, accès au microphone numérique du système audio numérique main dans la main (DIGIT Réseau MIC port, prend en charge 2 accès au lien de microphone numérique main dans la main) |
|
Sortie audio |
4-sortie audio de sortie ligne, 4-sortie d'amplificateur numérique 200 W à 8 ohms, 8 -sortie audio intégrée HDMI, 10-voie DSP, 1-voie Sortie OPS ; prend en charge le réglage du volume, l'audio prend en charge la synchronisation et le mixage |
|
Entrée vidéo |
Interface d'entrée HDMI 4K à 8- canaux, entrée de caméra réseau IP à 16- canaux, entrée OPS interne à 1- canaux, entrée de projection d'écran sans fil interne à 1- canaux |
|
Sortie vidéo |
Interface de sortie HDMI 4K 8- canaux, streaming RTMP 8- canaux, sortie OPS interne de 1- canaux, prise en charge de la commutation de suivi audio de la sortie HDMI. |
|
Traitement audio |
Prend en charge l'annulation automatique de l'écho (AEC), le contrôle automatique du gain (AGC), l'annulation/suppression automatique du bruit (ANC /ANS), l'annulation automatique du feedback (AFC), la matrice de mélange (AM), la compensation de perte de paquets (PLC). |
|
Traitement vidéo |
Prise en charge de l'adaptation de la résolution vidéo, de la commutation, de l'allocation, du fractionnement de l'écran, de la superposition des sous-titres et du réglage des paramètres d'image |
|
Protocole de communication |
SIP, double flux BFCP, H.323, H.239, E.164, H.245, NAT, H.225, Q.931, RTSP, RTMP, TCP/IP, HTTP, FTP, TCP, UDP, NTP, RTP, RTCP, Telnet, TLS ; |
|
Interface réseau |
2 ports WAN, 6 ports LAN ; ou définissez 8 ports réseau pour qu'ils soient entièrement connectés ; 4 des ports réseau prennent en charge l'alimentation PoE ; |
|
Fonction de mixage |
Prend en charge l'audio local, l'audio intégré HDMI et les flux d'accès au réseau RTSP audio à distance pour entrer dans le mélangeur et peut sélectionner dynamiquement le mixage ; prend également en charge l'entrée audio OPS intégrée, l'entrée audio de projection d'écran sans fil intégrée et l'entrée audio du module parlant sans fil intégré pour entrer dans le mélangeur ; |
|
Contrôle central |
Contrôle central à une touche : système de commutation, réglage du volume de sortie, commutation de la source du signal, contrôle de la caméra, contrôle de l'enregistrement et de la diffusion, appel à distance, contrôle de l'environnement, etc. |
|
Interface de contrôle environnemental |
Interface 3-voie RS-232/485, 1*RS232/RS485 DEBUG, 2-voie RELAIS (avec alimentation externe 12 V), 2-voie E/S, {{ 9}}voie infrarouge IR |
|
Vidéoconférence |
Prend en charge les appels de vidéoconférence point à point H.323 et l'envoi de flux auxiliaire ; Prise en charge des appels de vidéoconférence point à point SIP et de l'envoi de flux auxiliaire ; Une seule machine prend en charge un maximum de 6-conférences de groupe (via le protocole SIP), prend en charge la création de plusieurs modèles de conférence, prend en charge les conférences planifiées et convoque automatiquement les conférences en fonction de l'heure programmée ; vous pouvez inviter de nouveaux terminaux à rejoindre la conférence pendant la conférence, ou expulser un terminal de la conférence ; vous pouvez désactiver/réactiver le son de n'importe quelle salle, ou désactiver/réactiver le son de toutes les salles en un seul clic ; Lors de l'utilisation du protocole H.323, l'enregistrement GK est pris en charge et les appels peuvent être passés via des numéros courts ; Lors de l'utilisation du protocole SIP, l'enregistrement SIP est pris en charge et les appels peuvent être effectués via des numéros courts ; Pendant la vidéoconférence, il prend en charge la transmission cryptée de l'audio et de la vidéo, le cryptage des appels point à point et le cryptage des appels de vidéoconférence multipartites pour empêcher l'audio et la vidéo d'être écoutés pendant toute la conférence ; |
|
Fonction de diffusion en direct |
Prend en charge jusqu'à 10-chaînes multidiffusion, diffusion en direct et à la demande |
|
Fonction d'enregistrement |
Prend en charge l'utilisation comme terminal et client de distribution d'enregistrement et de diffusion, prend en charge l'enregistrement de 6 canaux audio et vidéo en même temps ; prend en charge la synthèse de l'enregistrement multi-écran 1 4K (c'est-à-dire 1 canal d'écran virtuel synthétisé 4K, synthétisé par plusieurs canaux d'écrans 1920*1080 ; ne prend pas en charge l'enregistrement de source d'entrée 4K HDMI ou IPC) ; le format de fichier d'enregistrement et de diffusion est MP4, prend en charge le réglage de la copie automatique/manuelle du disque USB, la mise à niveau forcée du système de disque USB et la restauration de la configuration d'initialisation, prend en charge la gravure de CD USB, prend en charge la gestion du contenu des fichiers d'enregistrement (téléchargement/exportation/modification/suppression) |
|
Disque dur interne |
Disque dur standard de 2 To de 3,5- pouces de qualité surveillance, prend en charge jusqu'à 16 To de disque dur (emplacement pour disque unique) ; Prend en charge deux emplacements pour disque dur et prend en charge l'installation interne de deux disques durs de qualité surveillance ; Prise en charge de l'extension du disque dur externe via USB ; |
|
Économie d'énergie et protection de l'environnement |
Prise en charge de la veille et du réveil du réseau, commutateur système à une touche |
|
Fonction d'entretien |
Prend en charge la gestion de l'interface Web, fournit une configuration rapide des ports de l'appareil, prend en charge la modification du mot de passe du port Web, la modification de l'adresse IP, la réinitialisation d'usine, la mise à niveau du logiciel, le voyant lumineux, l'apprentissage infrarouge, la gestion des journaux, le débogage du port série, le débogage à distance Telnet, le fonctionnement et la gestion de la maintenance à distance. |
|
Ordinateur OPS intégré |
Ordinateur Fusion OPS, mémoire 16G, disque dur 512G |
|
Fonction de projection d'écran sans fil intégrée |
Prise en charge de la projection d'écran en un clic avec émetteur de projection d'écran sans fil, prise en charge de la projection d'écran avec terminal portable PC/téléphone portable/client PAD, prise en charge de l'antenne externe pour étendre le signal de réception |
|
Module parlant sans fil intégré |
Prend en charge la conversation avec deux microphones en même temps, prend en charge le microphone portable/clip de collier/émetteur de casque sans fil ; prend en charge l'antenne externe pour étendre le signal de réception |
|
Installation |
Installation en armoire standard de télécommunications 3 U |
|
Taille de l'appareil |
Taille du produit : largeur* profondeur * hauteur 437 mm* 442 mm* 132,5 mm (poignée incluse) Taille du produit : largeur* profondeur * hauteur 437 mm* 410 mm* 132,5 mm (hors poignée) |
|
Tension et courant d'entrée |
CA 100 ~ 240 V/50 ~ 60 Hz |
|
Consommation électrique de l'appareil |
Consommation électrique typique |
|
Poids de l'équipement |
Le poids net de l'ensemble de la machine est de 14,6 kg, le poids brut est de 16 kg |
|
Température de fonctionnement |
0~45 degrés de fonctionnement |
|
Humidité Altitude |
10% à 90%, altitude inférieure ou égale à 5000 mètres |
|
Châssis hôte (la carte de contrôle principale et la carte audio sont standard, les autres cartes sont en option) |
|
|
|
|
|
Châssis hôte |
Carte de contrôle principale intégrée standard (carte MAIN) et carte audio (carte AUDIO) |
|
Carte de commande principale (carte PRINCIPALE) |
Comprend 8 ports Ethernet Gigabit (dont 4 POE), 3 ports RS-232/485, 1*DEBUG RS232/RS485, 2 ports RELAIS, 2 ports E/S, 2 ports infrarouges IR, 2 ports USB Type-A , 1 port USB Type-B |
|
Carte audio (carte AUDIO) |
Système audio numérique main dans la main, prend en charge l'accès à 2 liaisons de microphone numérique main dans la main (port réseau DIGIT MIC), entrée MIC/LINE du terminal Phoenix 8-way (prend en charge l'entrée MIC d'alimentation fantôme 48 V ou l'entrée ligne entrée linéaire), sortie LINE OUT audio de ligne de terminal Phoenix à 4- voies, sortie d'amplificateur de puissance numérique à 4- voies (4x200 W @ 8 Ω) |
50 W ; consommation d'énergie à pleine charge
750W
|
Le châssis hôte peut être équipé de cartes optionnelles comme suit : |
|
|
Carte d'entrée HDMI à quatre canaux CR-4I-HDMI |
|
|
|
|
|
Type de carte |
Une carte d'entrée HDMI à quatre canaux, installée dans l'hôte pour la livraison |
|
Adaptation de l'hôte |
Un seul hôte prend en charge jusqu'à 2 cartes d'entrée HDMI |
|
Signal d'entrée |
4-signal HDMI de canal, prise en charge de l'entrée de signal audio intégrée |
|
Connecteurs d'entrée |
Connecteur femelle à 19- broches de type A |
|
Type de signal |
HDMI, DVI-D, identification automatique des signaux d'entrée |
|
Résolution |
Résolution d'entrée maximale 4K30 |
|
Format audio |
Prise en charge du format PCM |
|
standard |
Prend en charge HDMI 2.0 |
|
Gestion EDID |
Prise en charge de l'importation EDID |
|
Autres fonctionnalités |
Fonction de superposition de caractères prise en charge |
|
Carte de sortie HDMI à quatre voies CR-4O-HDMI |
|
|
|
|
|
Type de carte |
Une carte de sortie HDMI à quatre canaux, installée dans l'hôte pour la livraison |
|
Adaptation de l'hôte |
Un seul hôte prend en charge jusqu'à 2 cartes de sortie HDMI |
|
Signal de sortie |
4-signal HDMI de canal, prise en charge de la sortie du signal audio intégré |
|
Connecteurs d'entrée |
Connecteur femelle à 19- broches de type A |
|
Type de signal |
HDMI, DVI-D |
|
Résolution |
Résolution de sortie maximale 4K30 |
|
standard |
Prend en charge HDMI 2.0 |
|
Autres fonctionnalités |
Prise en charge du format de sortie configurable |
|
Carte OPS CR-OPS-WIN |
|
|
|
|
|
Type de carte |
Carte OPS, chargée dans l'hôte pour la livraison, configuration standard intégrée OPS ordinateur de 11e génération OPS-I5A11-16-512 (16G+512G), système d'exploitation Windows 11 Professionnel préinstallé ; (la configuration spécifique est soumise à la livraison) |
|
Adaptation de l'hôte |
Un seul hôte prend en charge jusqu'à 1 carte OPS |
|
Performances OPS (La configuration spécifique est soumise à la livraison) |
1. Six cœurs et douze threads ; 2. Fréquence principale 2,7 GHz-4,6 GHz ; 3. Niveau de cache 3 12 Mo ; 4. Configuration de la carte mère : I5 11500 ; 5. Carte graphique : Intel HD Graphics 750 ; 6. Résolution 5K60HZ ; 7. Fréquence de base : 350 MHz ; 8. Fréquence dynamique : 1,3 GHz ; 9. Consommation d'énergie du processeur : 65 W ; 10. Consommation d’énergie de fonctionnement normale : 85 W ; 11. Consommation électrique maximale : 120 W ; |
|
Carte de projection d'écran sans fil et dispositif de projection d'écran CR-VIA-CAST |
|
|
|
|
|
Type de carte |
La carte du module de réception de projection d'écran sans fil est installée dans l'hôte pour la livraison ; la carte du module de réception de projection d'écran sans fil est livrée en standard avec un émetteur d'écran WIFI à une touche pigtail VIA-T8 ; il est livré en standard avec 2 antennes à tige courte, 2 câbles d'extension d'antenne et 2 ventouses pour empêcher l'armoire de protéger le signal de projection d'écran sans fil ; |
|
Adaptation de l'hôte |
Un seul hôte prend en charge jusqu'à 1 carte de module de réception de projection d'écran sans fil |
|
Performances de projection sans fil |
1. Module Wi-Fi : 5 GHz/2,4 GHz 2. Bande passante Wi-Fi : 867 MHz 3. Heure de démarrage :<15s 4. Temps de réponse de projection sur écran : Inférieur ou égal à 3s 5. Temps de réponse de préemption : Inférieur ou égal à 2s 6. Système pris en charge : Windows/Mac OS/IOS/Android. 7. Mode de fonctionnement : plug and play, projection d'écran en un clic 8. Méthode d'appairage : insérez le port USB du récepteur pour appairer automatiquement 9. Résolution de transmission : 1920 x 1080 10. Fréquence d'images : 30 ips et moins 11. Interface d'alimentation : USB2.0, USB3.0 12. Interface de transmission vidéo : USB2.0, USB3.0 13. Retour tactile : 10 points sous Windows/Mac OS |
|
Carte microphone sans fil et microphone à main CR-MD-MIC |
|
|
|
|
|
Type de carte |
Carte de module de réception vocale sans fil UHF, installée dans l'hôte pour la livraison ; La carte du module de réception vocale sans fil UHF est livrée avec 2 microphones portables sans fil MD-13 ; livré avec 2 antennes à tige courte, 2 câbles d'extension d'antenne et 2 ventouses pour empêcher l'armoire de protéger le signal de projection sans fil ; |
|
Adaptation de l'hôte |
Un seul hôte prend en charge jusqu'à 1 carte de module de réception vocale sans fil UHF |
|
Performances du panneau parlant sans fil UHF |
Paramètres de la carte de réception du microphone sans fil : 1. Plage de bande visible : 470-960 MHz (selon la région) ; 2. Réponse audio : 20 Hz-18 kHz ; 3. Distorsion harmonique totale :<1% (@AF1 KHz, RF46 dBu); 4. Dynamic range: >100 dB ; 5. Signal-to-noise ratio: >92 dB ; Paramètres du microphone portable sans fil : 1. Noyau du microphone émetteur portable : type dynamique ; 2. Plage de gain d'entrée : 30 dB ; 3. Puissance de sortie RF : 10 mW ; 4. Exigences d’alimentation : 2 piles alcalines AA (LR6) ; 5. Autonomie de la batterie : jusqu'à 10 heures ; 6. Taille : 36 x 245 (mm) ; 7. Poids : 0,28 KG ; |
