Résumé de RUBY T24
M-7216 est une plate-forme de traitement audio IA à architecture ouverte de nouvelle génération qui intègre l'audio analogique, l'audio réseau Dante, l'audio réseau VaiLink et l'audio numérique UAC. Il fournit des fonctionnalités telles que la connexion, le mixage, le routage, le traitement général et AI, ainsi que la sortie pour différents types de signaux. Cette plate-forme de traitement se concentre sur la capacité d'accès audio réseau numérique, ce qui en fait la solution ultime pour les applications dans les salles de conférence, les salles multifonctionnelles et les systèmes audio réseau distribués dans les centres de commandement, les universités, les stades, etc.
Caractéristiques du produit
Accès audio au réseau numérique: Prend en charge les applications audio réseau distribuées, améliorant ainsi l'intégration du système audio sur différentes plates-formes.
Traitement audio IA :Algorithmes d'IA haute fidélité,AI-Déréverbération, AI-Annulation du bruit, AI-AGC
Architecture ouverte Plateforme de conception audio:
Utilisation des outils intégrés d'Audio Designer, du fonctionnement par glisser-déposer du module logiciel, de la topologie de traitement audio personnalisée et de la logique de contrôle. Créez et visualisez des flux de travail de traitement du signal,
Conçu pour les ingénieurs avec une interface entièrement opérationnelle.
Éléments, styles et méthodes d'interaction personnalisables.
Prise en charge de la définition de la page de démarrage de l'interface, du saut de page, de la création de plusieurs contrôles, de la modification de l'emplacement et de la taille du contrôle. une seule interface peut prendre en charge plusieurs pages
Contrôles dynamiques: Prend en charge la modification dynamique des propriétés de contrôle pendant le fonctionnement.
Canaux audio complets :8 entrées microphone/ligne symétriques, 8 sorties ligne analogiques, 2x2 canaux audio UAC et un robuste module de traitement audio et de traitement logique intégré.
Canaux audio réseau avancés :Avec 128 (64 x 64) canaux audio réseau Dante redondants et 16 (8 x 8) canaux audio réseau VaiLink, garantit une transmission audio de haute qualité.
Protocole de contrôle ouvert: peut être contrôlé et géré via le réseau, port série RS232
Réseau PoE+: Intégrer 4 interfaces réseau PoE+ pour alimenter et gérer directement 4 appareils AoIP (Audio over IP).
Microphone matriciel de plafond A1D: Outils de conception et de simulation de microphones de plafond matriciels A1D intégrés
Préréglages: Stockez jusqu'à 1 000 préréglages pour un rappel et une configuration rapides afin de garantir un fonctionnement efficace.
Attestation
CE
CE
OIN
OIN

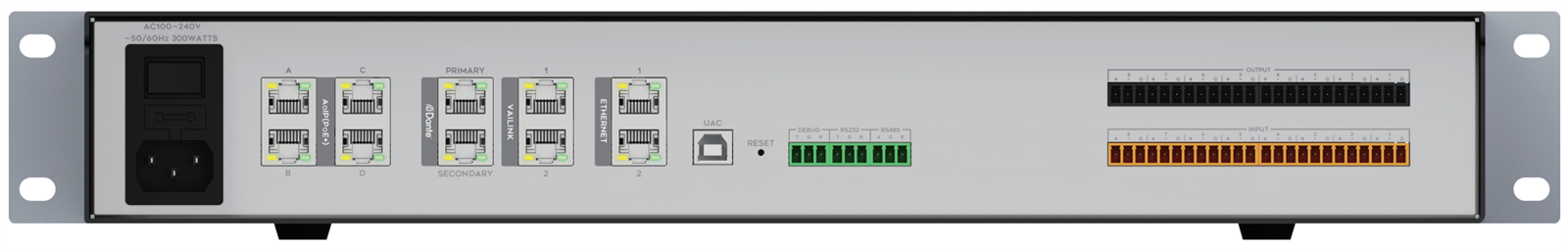

Panneau arrière
étiquette à chaud: architecture ouverte ai dsp, Chine architecture ouverte ai dsp fabricants, fournisseurs, usine
CARACTÉRISTIQUES
|
Performance générale |
||
|
Noyau de traitement |
ADSP-21593/DSP+ARM double cœur/64-bit 1,8 G 6-Processeur principal/Accélération du réseau neuronal NPU AI intégrée/Puissance de calcul jusqu'à 2,8 T |
|
|
Numéros prédéfinis |
1000 |
|
|
Taux d'échantillonnage |
48 kHz, 24 bits |
|
|
Réponse en fréquence (A/D/A) |
20Hz-20kHz (±0,2dB) |
|
|
Plage dynamique (A/D/A) |
>11 0dB, pondération A (20 Hz-20kHz à 0 dB de gain) |
|
|
Bruit d'entrée équivalent |
Inférieur ou égal à -125dBu |
|
|
THD |
Inférieur ou égal à 0,005 % à 1 kHz |
|
|
Isolation des canaux |
Inférieur ou égal à -105dB@+20dBu,1 kHz |
|
|
Latence (A/D/A) |
5,8 mS, entrées acheminées vers les sorties |
|
|
Diaphonie |
Inférieur ou égal à -105dB@+20dBu,1 kHz |
|
|
Rapport signal/bruit |
>110dB |
|
|
Entrée audio/Sortir |
||
|
Connecteur |
Borniers de 3,81 mm |
|
|
Nombre de canaux analogiques |
8 entrées microphone/ligne symétriques, 8 sorties ligne analogiques |
|
|
Nombre de canaux Dante |
64 x 64 |
|
|
Alimentation fantôme |
C.C 48 ± 6 V, 10 mA |
|
|
Impédance d'entrée |
Equilibre 2KΩ |
|
|
Impédance de sortie |
équilibre 200Ω |
|
|
Niveau d'entrée maximal |
20dBu |
|
|
Niveau de sortie maximum |
20dBu |
|
|
Gain d'entrée maximum |
40dB |
|
|
Gain de sortie maximum |
N / A |
|
|
Panneau avant |
||
|
Voyant lumineux |
Alimentation/RUN/LINK |
|
|
Écran d'affichage |
Écran LCD couleur de 1,8 pouces Affiche le nom de l'appareil, l'adresse IP, le niveau d'entrée/sortie et l'état de sourdine, la scène actuelle et la version du logiciel. |
|
|
Bouton Sélectionner |
Un bouton poussoir |
|
|
Panneau arrière |
||
|
UAC (audio bidirectionnel USB) |
Carte son 2x2, taux d'échantillonnage 48 kHz, 16 bits, type d'interface USB-B, protocole de transmission de données USB2.0 ; |
|
|
USB |
Le type d'interface est USB-A et le protocole de transfert de données est USB2.0. Prise en charge de l'enregistrement et de la lecture, peut lire des fichiers audio au format MP3/WAV, prise en charge du disque U au format FAT32, enregistrement du format de fichier WAV |
|
|
Dante PRIMAIRE ET SECONDAIRE |
/ |
2X1 000MRJ-45 ; 16 x 16 ; prise en charge de la redondance, mode de commutation ; |
|
RS232 |
Borne Phoenix 4 broches 3.81 |
|
|
GPIO |
8 canaux, entrée et sortie personnalisées, terminal Phoenix 12 broches 3.81 |
|
|
LAN (port réseau TCP/IP) |
2 X Ethernet 10/100/1000 Mo RJ45 4 POE+ |
|
|
Paramètres électriques et physiques |
||
|
Alimentation |
CA100-240V±10 %, 50/60 Hz |
|
|
Consommation d'énergie |
200W |
|
|
Température de fonctionnement |
0 degré -45 degré |
|
|
Humidité relative |
30%-70％R.H. |
|
|
Dimensions |
1,5U, 483*340*66mm |
|
|
Taille du paquet |
570mmx410mmx135mm |
|
