Présentation du produit

Ce dispositif de commutation professionnel haute performance gère efficacement les signaux audio et vidéo, ce qui le rend idéal pour une variété d'applications, notamment les projets de radiodiffusion et de télévision, les salles de conférence multimédia, les écrans grand écran, l'enseignement télévisé et les centres de commande/contrôle.

Prend en charge divers formats de signal, notamment CVBS, YPbPr, VGA, DVI, HDMI, 3G/HD/SD-SDI, HDBaseT et optique, garantissant une commutation et une transmission transparentes entre différents types d'entrée/sortie.

Caractéristiques

32-interface de carte de commutation de signal audio et vidéo d'entrée et 32-sortie ;
Technologie de commutation de bus, chaque signal peut non seulement être transmis point à point, mais également transmis via un canal de bus seul, assurant l'affichage en temps réel de toutes les images de signal ;
La technologie de doublage de fréquence et de ligne peut améliorer l'affichage des signaux d'image en doublant la ligne et la fréquence ;
Commutation croisée transparente, sans écran noir, écran bloqué, gigue, déchirure, etc. pendant le processus de commutation ;
Plusieurs types de signaux sont disponibles : CVBS, YPbPr, VGA, DVI, HDMI, 3G/HD/SD-SDI, HDBaseT, Optique ;
La résolution est réglable, prenant en charge jusqu'à 4096 x 2160P@60Hz ;
Prend en charge les canaux de sortie à fermer ou à ouvrir individuellement ou dans leur intégralité ;
La carte d'entrée transparente prend en charge la fonction d'affichage de l'écran de superposition de caractères personnalisés OSD, qui peut superposer et afficher du contenu chinois personnalisé sur n'importe quel canal d'entrée en haut à gauche, en bas à gauche, en haut à droite, en bas à droite, etc., et la couleur des caractères peut être définie. ;
Prise en charge du port série RS232, du réseau TCP/IP, du contrôle du panneau avant, du protocole de contrôle ouvert ;
Prise en charge du contrôle de l'interface utilisateur GUI et de la conception humanisée ;
modifier et personnaliser les informations EDID ;
Prend en charge la fonction de requête d'état du canal d'entrée et de sortie du périphérique actuel ;
Prend en charge la sauvegarde et les appels de plusieurs scènes ;
Le port de signal prend en charge le branchement à chaud.

étiquette à chaud: Matrice vidéo modulaire hybride 32x32, Chine Fabricants, fournisseurs, usine de matrice vidéo modulaire hybride 32x32

Hôte
décrire	Prend en charge jusqu'à 32 interfaces de carte de commutation de signal audio et vidéo d'entrée et 32 sorties, prend en charge l'échange à chaud
contrôle
Port de contrôle série	Connecteur femelle DB9 RS232
Configuration des broches	Broche 2 TX, broche 3 RX, broche 5 GND
Structure du châssis du panneau	Signal enfichable, 8 emplacements pour cartes d'entrée peuvent être insérés avec 8 cartes d'entrée de signal, 8 emplacements pour cartes de sortie peuvent être insérés avec 8 cartes de sortie de signal
Commandes du panneau avant	Bouton
conventionnel
Température de fonctionnement	-0-+50 diplôme
Humidité relative	10%-90%
alimentation	CA 100-240 V, 50/60 Hz, consommation électrique à vide de l'hôte 60 W, hors carte
Taille du châssis (mm)
VMC{{0}} : 436,6 L x 320,0 L x 221,5 H

Carte de signal d'entrée-VMC-4I-HD-4K

Signal d'entrée	4-signal HDMI de canal, 4-signal audio analogique de canal	Consommation d'énergie	12.5W
Connecteurs d'entrée	Type A 19-broche femelle, 3- bornier enfichable	Profondeur de couleur	8 bits
Type de signal	HDMI, DVI-D, identification automatique des signaux d'entrée	bande passante	10,2 Gbit/s
température	0 degré - +50 degré	humidité	10% - 90%
Résolution	Résolution d'entrée maximale 4096 x 2160P @ 60Hz, entrée adaptative
Format audio	L'audio intégré prend en charge les formats PCM, Dobly Digital, DTS, DTS-HD, l'audio externe prend en charge le format PCM
standard	Prise en charge HDMI1.4, HDCP2.2
Gestion EDID	Prise en charge de la fonction d'apprentissage EDID
Autres fonctionnalités	Prise en charge des paramètres de chrominance, de luminosité, de contraste, de température de couleur et de netteté, prise en charge de la fonction de superposition de caractères, prise à chaud

Carte de signal d'entrée-VMC-4I-OF

Signal d'entrée	4-signal de fibre optique de canal, reconnaissance automatique du signal d'entrée	Consommation d'énergie	24W
Connecteurs d'entrée	Module fibre optique	Types de données	DVI/HDMI
Tarif maximum	10,2 Gbit/s	Humidité relative	10%-90%
température	0 degré -+50 degré	Profondeur de couleur	8 bits, 10 bits, 12 bits, 16 bits
Module fibre optique
Spécifications des interfaces	Interface LC
Signal fibre optique	9 résolutions réglables, la résolution d'entrée la plus élevée est de 4096 x 2160 à 30 Hz
Distance de transmission	Doit être utilisé avec un émetteur/récepteur à fibre optique, la distance de transmission maximale de la fibre monomode 4096x2160 @ 30Hz est de 2 km, le multimode est de 300 M
Débit de données maximal	10,2 Gbit/s
autre
Fonction	Fonction de superposition de caractères et échange à chaud

Carte de signal d'entrée-VMC-4I-HBT

Entrée vidéo
Signal d'entrée	4-signal HDBT de canal, identification automatique du signal d'entrée	Niveau d'entrée	TMDS2,9 V-3,3 V
Connecteurs d'entrée	RJ45, avec voyant bicolore jaune-vert	Impédance d'entrée	Ligne différentielle 100Ω
Consommation d'énergie	21W
Entrée audio
Signal d'entrée	4-signal stéréo du canal	Connecteurs d'entrée	Prise audio 3,5 mm
Impédance d'entrée	75Ω	Réponse en fréquence	20 Hz-20KHz
contrôle
Signal de contrôle	4-voie signal de commande RS232	Port de contrôle	3-bornier enfichable à broches
protocole	Prise en charge du protocole RS232, prise en charge IR, transmission transparente bidirectionnelle RS232
conventionnel
Gagner	0 dB	bande passante	10,2 Gbit/s
Résolution	Prend en charge jusqu'à 1920 × 1080 à 60 Hz	Diaphonie	<-50dB@5MHz
Distance de transmission	1080p Inférieur ou égal à 70m	Taux de commutation	200ns (maximum)
Température de fonctionnement	-10 degré -+40 degré	Humidité relative	10%-90%
Format audio	L'audio intégré prend en charge les formats PCM, Dobly Digital, DTS, DTS-HD, l'audio externe prend en charge le format PCM
Norme HDMI	Prise en charge HDMI1.4a
EDID, HDCP	Prise en charge de la gestion manuelle EDID, compatible avec HDCP1.4
Autres fonctionnalités	Prend en charge les paramètres de chromaticité, de luminosité, de contraste, de température de couleur et de valeur de netteté, la fonction de superposition de caractères, la fonction de connexion à chaud et d'alimentation externe PoH.

Carte de signal d'entrée-VMC-2I-HBT-4K

Entrée vidéo
Signal d'entrée	2 -signal HDBT de canal, reconnaissance automatique du signal d'entrée	Niveau d'entrée	TMDS2,9 V-3,3 V
Connecteurs d'entrée	RJ45, avec voyant bicolore jaune-vert	Impédance d'entrée	Ligne différentielle 100Ω
Consommation d'énergie	21W
Entrée audio
Signal d'entrée	Signal stéréo à 2- voies	Connecteurs d'entrée	Prise audio 3,5 mm
Impédance d'entrée	75Ω	Réponse en fréquence	20 Hz-20KHz
contrôle
Signal de contrôle	2- voie signal de commande RS232	Port de contrôle	3-bornier enfichable à broches
protocole	Prise en charge du protocole RS232, prise en charge IR, transmission transparente bidirectionnelle RS232
conventionnel
Gagner	0 dB	bande passante	10,2 Gbit/s
Résolution	Prend en charge jusqu'à 4096 x 2160P à 30 Hz	Diaphonie	<-50dB@5MHz
Distance de transmission	1080p Inférieur ou égal à 70m	Taux de commutation	200ns (maximum)
Température de fonctionnement	-10 degré -+40 degré	Humidité relative	10%-90%
Format audio	L'audio intégré prend en charge les formats PCM, Dobly Digital, DTS, DTS-HD, l'audio externe prend en charge le format PCM
Norme HDMI	Prise en charge de la norme HDMI1.4
EDID, HDCP	Prise en charge de la gestion manuelle EDID, prise en charge HDCP2.2 et rétrocompatible
Autres fonctionnalités	Prend en charge les paramètres de chromaticité, de luminosité, de contraste, de température de couleur et de valeur de netteté, la fonction de superposition de caractères, la fonction de connexion à chaud et d'alimentation externe PoH.

Carte de signal d'entrée-VMC-4I-DV

Signal d'entrée	4-voie du signal DVI	Niveau d'entrée	TMDS2,9 V-3,3 V
Connecteurs d'entrée	Base de données du port femelle24+5	Impédance d'entrée	75Ω
Consommation d'énergie	10W
conventionnel
Gagner	0 dB	bande passante	Débit de données maximum 4,95 Gbit/s
Signal vidéo	DVI, HDMI, VGA, C-VIDEO, YPbPr, identification automatique des signaux d'entrée	Délai maximum	5nS(±1nS)
Types de données	8 bits	Diaphonie	<-50dB@5MHz
Taux de commutation	Diaphonie de 200 ns (max)	Résolution	Prend en charge jusqu'à 1920 × 1200 à 60 Hz
Format audio	L'audio intégré prend en charge les formats PCM, Dobly Digital, DTS, DTS-HD, l'audio externe prend en charge le format PCM
Taux d'échantillonnage audio	32K, 44.1K, 48K, 88.2K, 96K, 176.4K , 192K
Gestion EDID et DDC	Prend en charge l'identification d'affichage étendue (EDID) et Display Data Channel (DDC), en utilisant les normes DVI et HDMI
Gestion HDCP	Prend en charge la protection du contenu numérique à large bande passante (HDCP) et utilise les normes DVI et HDMI1.3
Autres fonctionnalités	Prise en charge des paramètres de chromaticité, de luminosité, de contraste, de température de couleur et de netteté, fonction de superposition de caractères, hot plug

Carte de signal d'entrée-VMC-4I-HD

Signal d'entrée	Signal HDMI de 4-canal (compatible avec DVI), signal audio analogique de 4-canal	Consommation d'énergie	10W
Connecteurs d'entrée	Type A 19-broche femelle, 3- bornier enfichable	Profondeur de couleur	8 & 10 & 12 bits
Type de signal	HDMI, DVI-D, identification automatique des signaux d'entrée	bande passante	6,75 Gbit/s
température	0 degré - +50 degré	humidité	10% - 90%
standard	Prise en charge HDMI1.3, compatible avec la norme HDCP	Résolution	Prend en charge jusqu'à 1920 × 1080 à 60 Hz
Format audio	L'audio intégré prend en charge les formats PCM, Dobly Digital, DTS, DTS-HD, l'audio externe prend en charge le format PCM
Gestion EDID et DDC	Prend en charge l'identification d'affichage étendue (EDID) et Display Data Channel (DDC), en utilisant les normes DVI et HDMI
Autres fonctionnalités	Prise en charge des paramètres de chromaticité, de luminosité, de contraste, de température de couleur et de netteté, fonction de superposition de caractères, hot plug

Carte de signal d'entrée-VMC-4I-VG

Entrée vidéo
Signal d'entrée	4-voie du signal VGA		Entrée de couplage	Couplage AC uniquement
Connecteurs d'entrée	15-port femelle de type D à broche		Niveau d'entrée	{{0}}.5-2.0Vp-p
Impédance d'entrée	75Ω
Entrée audio
Signal d'entrée		4 canaux de signaux audio analogiques		Impédance d'entrée audio	>10KΩ
Connecteurs d'entrée		3-bornier enfichable à broches		Impédance d'entrée	75Ω
Réponse en fréquence		20 Hz-20KHz
conventionnel
Gagner	0 dB		Bande passante	YPbPr : 170 MHz ; C-VIDÉO : 150 MHz ; VGA : 170 MHz
Taux de commutation	200ns (maximum)		Diaphonie	<-50dB@5MHz
Signal vidéo	VGA (RGBHV), YPbPr, C-VIDEO, identification automatique des signaux d'entrée
Espace Chroma	Prend en charge le réglage de l'espace colorimétrique : YCBCR\RGB			Résolution	Prend en charge jusqu'à 1920 × 1200 à 60 Hz
Consommation d'énergie	12W
Autres fonctionnalités	Prend en charge les paramètres de chromaticité, de luminosité, de contraste, de température de couleur et de valeur de netteté ; fonction de superposition de caractères ; prise chaude ; Correction automatique de l'entrée du signal VGA ; restauration d'un seul port aux paramètres d'usine

Carte de signal d'entrée-VMC-4I-AV

Signal d'entrée		4-signal CVBS de canal, 4-signal audio analogique de canal		Formats audio pris en charge		stéréo
Connecteurs d'entrée		Connecteur BNC, bornier enfichable à 3- broches		Standard		Prise en charge des formats PAL et NTSC
Consommation d'énergie		11W		Résolution		7 niveaux réglables, jusqu'à 1920×1080@60Hz
conventionnel
Plancher de bruit audio		-80dB		Distorsion audio maximale		2.0V
Température de fonctionnement		0 degré - +50 degré		Humidité relative		10% - 90%
bande passante		6,75 Gbit/s		Fonction de mise à l'échelle automatique des lignes		soutien
Autres fonctionnalités		Prend en charge les paramètres de chroma, de luminosité, de contraste, de température de couleur et de valeur de netteté ; fonction de superposition de caractères ; prise chaude
	Carte de signal d'entrée-VMC-4I-SD

	Signal d'entrée		4-signal SDI de canal (chacun avec une sortie de boucle SDI)		Niveau d'entrée		TMDS2,9 V-3,3 V
	Connecteurs d'entrée		Connecteurs BNC		Impédance d'entrée		75Ω
	Signal vidéo		SDI, HD-SDI, 3G-SDI, identification automatique des signaux d'entrée		Consommation d'énergie		14W
	conventionnel
	Profondeur de couleur		8, 10 et 12 bits		Distance de travail		1080p Inférieur ou égal à 100 m (veuillez utiliser un fil de haute qualité)
	bande passante		6,75 Gbit/s		Résolution maximale		1080p à 60 Hz
	Température de fonctionnement		0 degré - +50 degré		Humidité relative		10% - 90%
	Fonction de doublement de ligne		soutien		Résolution		Prend en charge jusqu'à 1920 × 1080 à 60 Hz ;
	Autres fonctionnalités		Prend en charge les paramètres de chroma, de luminosité, de contraste, de température de couleur et de valeur de netteté ; fonction de superposition de caractères ; prise chaude

Carte de signal d'entrée-VMC-4I-HV

Signal d'entrée	2-signal HDMI (compatible avec DVI) ; 2-signal VGA ; 4-signal audio stéréo du canal		Consommation d'énergie	12W
Connecteurs d'entrée	Connecteur femelle à 19- broches de type A ; 15-connecteur femelle de type D à broches ; 3-bornier enfichable à broches
Résolution	Prend en charge jusqu'à 1920 × 1080 à 60 Hz
conventionnel
Port HDMI :
Profondeur de couleur	8 & 10 & 12 bits		Type de signal	HDMI, DVI-D, identification automatique des signaux d'entrée
bande passante	6,75 Gbit/s		température	0 degré - +50 degré
humidité	10% - 90%
Format audio	L'audio intégré prend en charge les formats PCM, Dobly Digital, DTS, DTS-HD, l'audio externe prend en charge le format PCM
standard	Prise en charge HDMI1.3, compatible avec la norme HDCP
Gestion EDID et DDC	Prend en charge l'identification d'affichage étendue (EDID) et le canal de données d'affichage (DDC)
Port VGA :
Entrée de couplage	Couplage AC uniquement	Niveau d'entrée			{{0}}.5-2.0Vp-p
Impédance d'entrée	75Ω	Réponse en fréquence			20 Hz-20KHz
Gagner	0 dB	Diaphonie			<-50dB@5MHz
Taux de commutation	200ns (maximum)	Espace Chroma			Prise en charge de l'ajustement de YCBCR\RGB
Signal vidéo	VGA (RGBHV), YPbPr, C-VIDEO, identification automatique des signaux d'entrée
Autres fonctionnalités	Prend en charge la correction automatique de l'entrée du signal VGA et la réinitialisation d'usine sur un seul port
Fonction	Prise en charge du branchement et du débranchement à chaud, prise en charge des paramètres de chrominance, de luminosité, de contraste, de température de couleur et de netteté, prise en charge de la fonction de superposition de caractères

Carte de signal de sortie-VMC-4O-HD-4K

Signal de sortie	4-signal HDMI de canal, 4-signal audio analogique de canal	Consommation d'énergie	12.5 W
Connecteurs de sortie	Type A 19-broche femelle, 3- bornier enfichable	Profondeur de couleur	8 bits
conventionnel
Type de signal	HDMI, DVI-D	bande passante	10,2 Gbit/s
température	0 degré - +50 degré	humidité	10% - 90%
Résolution	8 niveaux réglables, jusqu'à 4096 x 2160 à 60 Hz
Format audio	L'audio intégré prend en charge les formats PCM, Dobly Digital, DTS, DTS-HD, l'audio externe prend en charge le format PCM
standard	Prise en charge HDMI1.4, HDCP2.2
Gestion EDID et DDC	Prise en charge de la fonction d'apprentissage EDID et de la communication DDC
Autres fonctionnalités	Prend en charge le réglage du format de sortie, la transmission indépendante du signal audio et le branchement à chaud via des commandes

Carte de signal de sortie-VMC-4O-OF

Signal de sortie	4-signal à fibre optique	Consommation d'énergie	32W
Connecteurs de sortie	Module fibre optique	Tarif maximum	10,2 Gbit/s
Types de données	DVI/HDMI	température	0 degré -+50 degré
Humidité relative	10%-90%	Profondeur de couleur	8 bits, 10 bits, 12 bits, 16 bits
Résolution	Prend en charge 36 résolutions réglables, avec la résolution de sortie la plus élevée de 4K à 30 Hz
Module fibre optique
Spécifications des interfaces	Interface LC
Signal fibre optique	La distance de transmission maximale de la fibre optique monomode est de 2 km et celle du multimode est de 300 M.
Distance de transmission	Distance de transmission 4K30 : la fibre optique monomode a une distance de transmission maximale de 2 KM et le multimode est de 300 M
Autres fonctionnalités
Prise en charge du réglage du format de sortie via les instructions, prise en charge du branchement et du débranchement à chaud

Carte de signal de sortie-VMC-4O-HBT

Sortie vidéo
Signal de sortie	4-signal HDBT de canal	Niveau de sortie	TMDS2,9 V-3,3 V
Connecteurs de sortie	RJ45, avec voyant bicolore jaune-vert	Impédance de sortie	Ligne différentielle 100Ω
Consommation d'énergie	21W
Sortie audio
Signal de sortie	4-signal stéréo du canal	Connecteurs de sortie	Prise audio 3,5 mm
Impédance de sortie	75Ω	Réponse en fréquence	20 Hz-20KHz
contrôle
Signal de contrôle	4-voie signal de commande RS232	Port de contrôle	3-bornier enfichable à broches
protocole	Prise en charge du protocole RS232
conventionnel
Gagner	0 dB	bande passante	10,2 Gbit/s
Résolution	Prise en charge jusqu'à 1080p en continu	Diaphonie	<-50dB@5MHz
Distance de transmission	1080p Inférieur ou égal à 70m	Taux de commutation	200ns (maximum)
Température de fonctionnement	-10 degré -+40 degré	Humidité relative	10%-90%
Format audio	L'audio intégré prend en charge les formats PCM, Dobly Digital, DTS, DTS-HD, l'audio externe prend en charge le format PCM
Norme HDMI	Prise en charge HDMI1.4, compatible avec HDCP 2.2
Gestion EDID et DDC	Prise en charge de la gestion manuelle EDID et de la fonction de communication DDC
Résolution	Prend en charge 36 résolutions réglables, avec la résolution de sortie la plus élevée de 1920 × 1080 à 60 Hz
Distance de transmission	Distance de transmission 1920 × 1080P60Hz jusqu'à 70 mètres
Autres fonctionnalités	Prend en charge le réglage du format de sortie, les fonctions de connexion à chaud et d'alimentation externe PoH via des commandes

Carte de signal de sortie-VMC-2O-HBT-4K

Sortie vidéo
Signal de sortie	2- voie du signal HDBT	Niveau de sortie	TMDS2,9 V-3,3 V
Connecteurs de sortie	RJ45, avec voyant bicolore jaune-vert	Impédance de sortie	Ligne différentielle 100Ω
Consommation d'énergie	21W
Sortie audio
Signal de sortie	Signal stéréo à 2- voies	Connecteurs de sortie	Prise audio 3,5 mm
Impédance de sortie	75Ω	Réponse en fréquence	20 Hz-20KHz
contrôle
Signal de contrôle	4-voie signal de commande RS232	Port de contrôle	3-bornier enfichable à broches
protocole	Prise en charge du protocole RS232
conventionnel
Gagner	0 dB	bande passante	10,2 Gbit/s
Résolution	Prend en charge jusqu'à 4 096 x 2 160@ 30 Hz	Diaphonie	<-50dB@5MHz
Distance de transmission	1080p Inférieur ou égal à 70m, 4K Inférieur ou égal à 40M	Taux de commutation	200ns (maximum)
Température de fonctionnement	-10 degré -+40 degré	Humidité relative	10%-90%
Format audio	L'audio intégré prend en charge les formats PCM, Dobly Digital, DTS, DTS-HD, l'audio externe prend en charge le format PCM
Norme HDMI	Prise en charge HDMI1.4, compatible avec HDCP 2.2
Gestion EDID et DDC	Prise en charge de la gestion manuelle EDID et de la fonction de communication DDC
Résolution	Prend en charge 36 résolutions réglables, avec la résolution de sortie la plus élevée de 4096 x 2 160@ 30 Hz
Distance de transmission	Supporte 4K jusqu'à 40M de distance, 1080P jusqu'à 70M
Autres fonctionnalités	Prend en charge le réglage du format de sortie, les fonctions de connexion à chaud et d'alimentation externe PoH via des commandes

Carte de signal de sortie-VMC-4O-DV

Signal de sortie	4-voie du signal DVI	Niveau de sortie	TMDS2,9 V-3,3 V
Connecteurs de sortie	Base de données du port femelle24+5	Impédance de sortie	75Ω
Consommation d'énergie	6W

conventionnel
Gagner	0 dB	bande passante	4,95 Gbit/s
Signal vidéo	DVI, HDMI, VGA, C-VIDÉO, YPbPr	Délai maximum	5nS(±1nS)
Types de données	8 bits	Diaphonie	<-50dB@5MHz
Résolution	36 niveaux réglables, jusqu'à 1920×1200@60Hz	Taux de commutation	Diaphonie de 200 ns (max)
Format audio	L'audio intégré prend en charge les formats PCM, Dobly Digital, DTS, DTS-HD, l'audio externe prend en charge le format PCM
Taux d'échantillonnage audio	32K, 44.1K, 48K, 88.2K, 96K, 176.4K , 192K
Gestion EDID et DDC	Prend en charge l'identification d'affichage étendue (EDID) et Display Data Channel (DDC), en utilisant les normes DVI et HDMI
Gestion HDCP	Prend en charge la protection du contenu numérique à large bande passante (HDCP) et utilise les normes DVI et HDMI1.3
Autres fonctionnalités	Prend en charge le réglage du format de sortie et le branchement à chaud via des commandes

Carte de signal de sortie-VMC-4O-HD

Signal de sortie	Signal HDMI de 4-canal (compatible avec DVI), signal audio analogique de 4-canal	Consommation d'énergie	8W
Connecteurs de sortie	Type A 19-broche femelle, 3- bornier enfichable	Profondeur de couleur	8 bits
Type de signal	HDMI, DVI-D	bande passante	6,75 Gbit/s
température	0 degré - +50 degré	humidité	10% - 90%
Résolution	36 résolutions réglables, jusqu'à 1920×1200@60Hz
Format audio	L'audio intégré prend en charge les formats PCM, Dobly Digital, DTS, DTS-HD, l'audio externe prend en charge le format PCM
standard	Prise en charge HDMI1.3, compatible avec HDCP
Gestion EDID et DDC	Prend en charge la fonction d'apprentissage EDID et affiche le canal de données (DDC)
Autres fonctionnalités	Prise en charge du format de sortie via les instructions, prise en charge de la connexion à chaud

Carte de signal de sortie-VMC-4O-VG

Sortie vidéo
Signal de sortie	4-voie du signal VGA	Type de commutateur	Espacement vertical
Connecteurs de sortie	15-port femelle de type D à broche	Niveau de sortie	{{0}}.5-2.0Vp-p
Impédance de sortie	75Ω	Résolution	36 résolutions réglables, jusqu'à 1920×1200@60Hz
Type de signal	Prise en charge des formats de signal VGA, YPBPR, C-VIDEO
Sortie audio
Signal de sortie	4 canaux de signaux audio analogiques	Impédance de sortie	75Ω
Connecteurs de sortie	3-bornier enfichable à broches	Réponse en fréquence	20 Hz-20KHz
conventionnel
Gagner	0 dB	Taux de commutation	200ns (maximum)
Diaphonie	<-50dB@5MHz	Consommation d'énergie	6W
Autres fonctionnalités	Prend en charge le réglage du format de sortie et le branchement à chaud via des commandes

Carte de signal de sortie-VMC-4O-AV

Signal de sortie	4-signal CVBS de canal, 4-signal audio analogique de canal	Résolution	480I et 576I deux résolutions sont réglables
Connecteurs de sortie	Connecteur BNC, bornier enfichable à 3- broches	Format audio de sortie	stéréo
Consommation d'énergie	9W	Distance de transmission	Inférieur ou égal à 100 m (veuillez utiliser un fil de haute qualité)
conventionnel
Plancher de bruit audio	-80dB	Distorsion audio maximale	2.0V
Température de fonctionnement	0 degré - +50 degré	Humidité relative	10% - 90%
bande passante	6,75 Gbit/s	Standard	Prise en charge des formats PAL et NTSC
Autres fonctionnalités	Prend en charge le réglage du format de sortie et le branchement à chaud via des commandes

Carte de signal de sortie-VMC-4O-SD

Signal de sortie	4-signal SDI de canal (chacun avec une sortie de boucle SDI)	Niveau de sortie	TMDS2,9 V-3,3 V
Connecteurs de sortie	Connecteurs BNC	Impédance de sortie	75Ω
Signal vidéo	SDI, HD-SDI, 3G-SDI	Consommation d'énergie	15W
Résolution	7 résolutions réglables, jusqu'à 1920×1200@60Hz
conventionnel
Profondeur de couleur	8, 10 et 12 bits	Distance de travail	1080p Inférieur ou égal à 100 m (veuillez utiliser un fil de haute qualité)
bande passante	6,75 Gbit/s	Résolution maximale	1080p à 60 Hz
Température de fonctionnement	0 degré - +50 degré	Humidité relative	10% - 90%
Autres fonctionnalités	Prend en charge le réglage du format de sortie et le branchement à chaud via des commandes

Carte de signal de sortie-VMC-4O-HV

Signal de sortie	2-signal HDMI (compatible avec DVI) ; 2-signal VGA ; 4-signal audio stéréo du canal	Consommation d'énergie	8W
Connecteurs de sortie	Connecteur femelle à 19- broches de type A ; 15-connecteur femelle de type D à broches ; 3-bornier enfichable à broches
Résolution	36 résolutions réglables, jusqu'à 1920×1200@60Hz
conventionnel
Port HDMI :
Profondeur de couleur	8 bits	Type de signal	HDMI, DVI-D
bande passante	6,75 Gbit/s	température	0 degré - +50 degré

humidité	10% - 90%
Format audio	L'audio intégré prend en charge les formats PCM, Dobly Digital, DTS, DTS-HD, l'audio externe prend en charge le format PCM
standard	Prise en charge HDMI1.3, compatible avec HDCP
Gestion EDID et DDC	Prise en charge de la fonction d'apprentissage EDID et de la fonction de communication DDC
Port VGA :
Niveau de sortie	{{0}}.5-2.0Vp-p	Impédance de sortie	75Ω
Type de signal	VGA, YPBPR, C-VIDÉO
Type de commutateur	Espacement vertical	Réponse en fréquence	20 Hz-20KHz
Gagner	0 dB	Diaphonie	<-50dB@5MHz
Taux de commutation	200ns (maximum)
Bande passante	YPbPr : 170 MHz ; C-VIDÉO : 150 MHz ; VGA : 170 MHz
Signal vidéo	VGA (RGBHV), YPbPr, S-VIDÉO, C-VIDÉO
autre
Prend en charge le réglage du format de sortie et le branchement à chaud via des commandes

Carte de prévisualisation du signal-VMC-4P-OB

interface	2 ports RJ45	Capacité de prévisualisation	Peut prévisualiser 4 sources vidéo simultanément
Protocoles et normes	Technologie d'encodage H.264, protocole RTSP standard	Consommation d'énergie	15W
Résolution	La résolution de chaque canal de lecture vidéo peut atteindre 720p et la résolution de l'aperçu peut être modifiée via des commandes
contrôle	Prise en charge du contrôle matriciel, prise en charge de la fonction de mémoire hors tension

Carte de décodeur IP-VMC-4I-IP

interface	2 ports RJ45	Capacité de décodage	Prise en charge du décodage 41080P @ 60Hz, 81080P @ 30Hz, 16*720P @ 30Hz
Interface audio	Entrée audio 1/2/3/4 : interface audio externe réservée	Consommation d'énergie	1 3 W
Résolution	Prise en charge de l'accès TCP rtsp/rtp/rtpo	autre	Avec mémoire de mise hors tension
contrôle	Prise en charge du protocole onvif2.6, prise en charge de l'identification des appareils onvif, prise en charge de l'accès au flux du protocole onvif, prise en charge du contrôle onvif PTZ

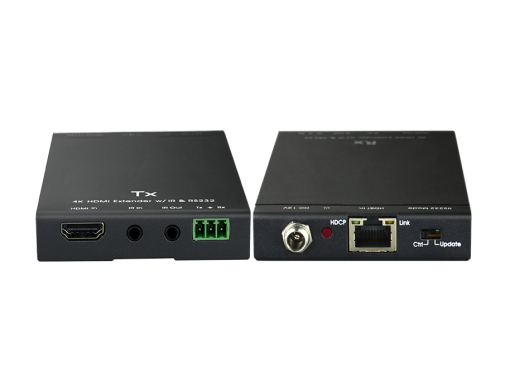

Signal HDMI Émetteur HDBaseT 70 m-VHBT-HD-70T

À utiliser avec la carte d'entrée HDBaseT et la carte d'entrée 4K HDBaseT
entrer	1-voie HDMI	Connecteurs d'entrée	Connecteur femelle à 19- broches de type A
Sortir	1 -façon HDBaset	Connecteurs de sortie	Bornes RJ-45
Interface de contrôle	1 canal IR IN, 1 canal IR OUT, 1 RS232 bidirectionnel	Fonctions de contrôle	Prise en charge de la transmission transparente bidirectionnelle CEC, IR, RS232
standard	Conforme aux normes HDCP2.2 et HDMI1.4	Résolution	Prend en charge jusqu'à 3840 × 2160 à 30 Hz
Température de fonctionnement	0~50 degrés	humidité	10% ~ 90%
Consommation d'énergie maximale	14W	Dimensions (mm)	115L x 109W x 16.2H
Distance de transmission	Distance de transmission 1920 × 1080P60Hz jusqu'à 70 mètres, distance de transmission 3840 × 2160 @ 30Hz jusqu'à 40 mètres
autre	Prise en charge de la fonction PoC bidirectionnelle et de la mise à niveau du micrologiciel RS232

Récepteur HDBaseT de signal HDMI 70 m-VHBT-HD-70R

Utiliser avec la carte de sortie HDBaseT, la carte de sortie 4K HDBaseT
entrer	1 -façon HDBaset	Connecteurs d'entrée	Connecteur femelle à 19- broches de type A
Sortir	1-voie HDMI	Connecteurs de sortie	Bornes RJ-45
Interface de contrôle	1 canal IR IN, 1 canal IR OUT, 1 RS232 bidirectionnel	Fonctions de contrôle	Prise en charge de la transmission transparente bidirectionnelle CEC, IR, RS232
standard	Conforme aux normes HDCP2.2 et HDMI1.4	Résolution	Prend en charge jusqu'à 3840 × 2160 à 30 Hz
Température de fonctionnement	0~50 degrés	humidité	10% ~ 90%
Consommation d'énergie maximale	14W	Dimensions (mm)	115L x 109W x 16.2H
Distance de transmission	Distance de transmission 1920 × 1080P60Hz jusqu'à 70 mètres, distance de transmission 3840 × 2160 @ 30Hz jusqu'à 40 mètres
autre	Prise en charge de la fonction PoC bidirectionnelle et de la mise à niveau du micrologiciel RS232

Matrice vidéo modulaire hybride 32x32

Présentation du produit

Caractéristiques

Vous pourriez aussi aimer

Envoyez demande
