Aperçu
Le Tendzone MCN - 4611 est un nœud cloud intégré à un système interactif distribué multimédia, un dispositif de codec intégré, prend en charge la commutation manuelle vers le nœud cloud d'encodage ou de décodage, le déploiement du système prend en charge les modes de déploiement sans centre et central, qui peuvent être sélectionnés à la demande dans le projet. Lorsqu'il est utilisé comme nœud d'encodage, il prend en charge l'acquisition de signaux vidéo 4K @ 60 et l'encodage 4K @ 30 ; lorsqu'il est utilisé comme nœud de décodage, il prend en charge le décodage vidéo 4K @ 60 et l'affichage de la sortie vidéo ; prend en charge les applications de siège KVM et prend en charge les applications d'épissage LED/LCD.
Caractéristiques
Haute définition, multifonction
- Prise en charge de l'affichage de sortie de résolution 4K @ 60
- Prise en charge de l'acquisition et de l'encodage du signal vidéo 4K @ 30
- Prise en charge de l'application de siège KVM
Épissage intelligent, gestion unifiée
- Prend en charge l'affichage synchrone des images d'épissage d'écran LED/LCD
- Prend en charge la gestion et le contrôle unifiés des logiciels de plate-forme de système distribué
- Prend en charge le fenêtrage d'images vidéo, l'affichage multi-écrans, l'itinérance et la superposition
Sûr et fiable
- Puces domestiques, système Linux intégré, sans virus
- Prise en charge de l'alimentation PoE et de la sauvegarde de l'alimentation externe
- Prise en charge de la sauvegarde de liaison optique
Entretien facile
- Conception sans ventilateur et silencieuse, sauvegarde optoélectronique
- Conception intégrée, commutation libre vers l'encodage ou le décodage
- Prend en charge l'installation de 2 unités côte à côte ; prend en charge l'installation centralisée de 12 unités

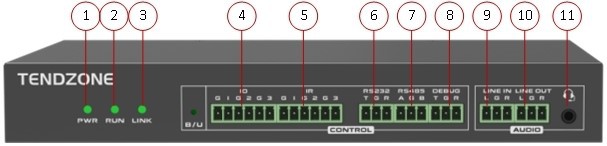

Informations sur le panneau
(1) Indicateur d'alimentation Remarque : Toujours allumé lorsqu'il est sous tension
(2) Voyant de fonctionnement Remarque : Clignote lorsque le programme fonctionne normalement et est toujours allumé en cas d'anomalie.
(3) Indicateur de connectivité Remarque : Clignote lorsqu'il est connecté au serveur, anormal lorsqu'il est toujours allumé
(4)3 -voie IO
(5)3 -voie IR
(6)Un canal RS 232
(7)Un RS 485
(8)Port de débogage Remarque : port de débogage, utilisé pour localiser les problèmes
(9) entrée symétrique LINE IN
(10) sortie symétrique LINE OUT
(11)3. Interface 5 mm Remarque : Entrée et sortie intégrées

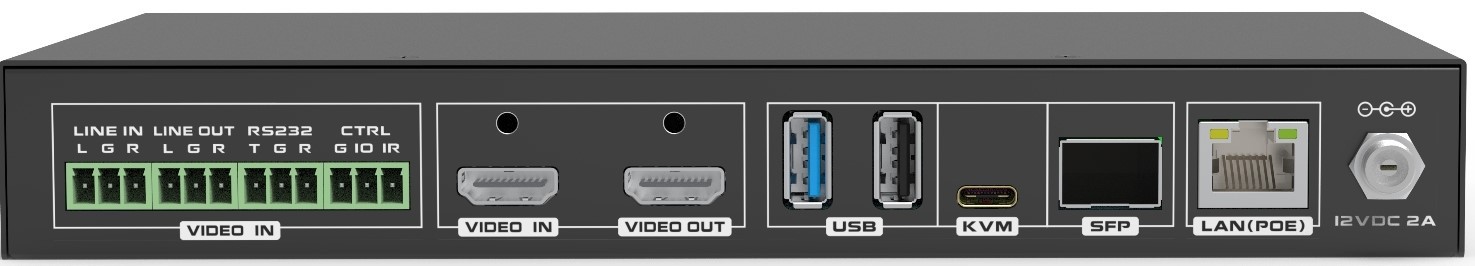

(1) Entrée symétrique LINE IN
(2) sortie symétrique LINE OUT
(3)Un canal RS 232
(4) Un IO + un IR
(5) Entrée HDMI IN1 (avec audio)
(6) Sortie HDMI OUT (avec audio)
(7)USB3.0 Port hôte de type A Remarque : Connectez le clavier et la souris lors du nœud de décodage KVM
(8)USB2.0 Port hôte de type A Remarque : Connectez le clavier et la souris lors du nœud de décodage KVM
(9) Port de type C (mise à niveau) Remarque : Connectez-vous à un ordinateur pour le contrôle lors de l'utilisation du nœud d'encodage KVM.
(10)Port réseau optique SFP Gigabit
(11)Port Ethernet PoE Gigabit Remarque : Prise en charge de l'alimentation POE
(12) port d'alimentation cc 12V/2A
étiquette à chaud: Décodeur d'encodeur 4k av sur ip, Chine Fabricants de décodeurs d'encodeur 4k av sur ip, fournisseurs, usine
CARACTÉRISTIQUES
|
Performance générale |
||
|
Configuration matérielle |
Puce de codec auto-développée au niveau national ; développé sur la base d'un système Linux embarqué, sans virus ni invasion de chevaux de Troie ; |
|
|
Panneau avant |
3 indicateurs d'état : PWR, RUN et LINK ; |
|
|
Interface vidéo |
Entrée vidéo HDMI 1 canal ; Sortie vidéo HDMI 1 canal ; Prise en charge de la boucle fixe HDMI ; |
|
|
Interface audio |
1-entrée/sortie prise casque 3,5 mm ; 2 entrées audio LIGNE symétriques ; 2-sortie audio LINE symétrique ; |
|
|
Interface de données |
{{0}}Hôte USB 3.0 ; {{0}}Hôte USB 2.0 ; 1 interface type-c, prend en charge OTG ; |
|
|
Interface de contrôle |
4 IO ; 4 IR ; 2RS232 ; 1RS485 ; 1 port de débogage RS232 ; |
|
|
Interface réseau |
1 1000Port réseau fibre optique M bps ; 1 1000Port Ethernet M bps, prenant en charge l'alimentation POE ; |
|
|
Interface d'alimentation |
1 interface d'alimentation CC, entrée 12 V/2 A ; |
|
|
Consommation électrique de l'appareil |
Inférieur ou égal à 12 W ; |
|
|
Protection contre les fuites actuel |
0,25 mA |
|
|
Environnement de travail |
Température : 0~45 degrés ; Humidité relative : 10 %-90 % HR ; |
|
|
Environnement de stockage |
Température : -20 degré -60 degré ; Humidité relative : 5 %-90 % HR ; |
|
|
Installation |
Deux armoires 1U installées côte à côte ; 8 installations centralisées ; |
|
|
Taille |
Taille du produit : 220*124*30 mm ; Taille d'emballage : 540 * 280 * 90 mm ; Poids net : 0,7 KG ; Poids brut : 2,48 kg ; |
|
|
Encodeur |
Décodeur |
|
|
Entrée vidéo |
N/A |
Prend en charge l'acquisition d'entrée vidéo 1-canal 4K à 60 ips, l'encodage vidéo 4K à 30 ips et la rétrocompatibilité ; prend en charge la résolution d'encodage, le débit binaire, la fréquence d'images, le format d'encodage, les paramètres de contrôle du débit, la plage de réglage du débit binaire 128 Kbps ~ 40 Mbps, la plage de réglage de la fréquence d'images 5 ~ 60 images ; |
|
Sortie vidéo |
Prise en charge de la sortie et du décodage vidéo 1 -canal 4K @60, avec compatibilité de résolution vers le bas ; prendre en charge la sortie de résolution personnalisée ; prend en charge le décodage vidéo H 264/H265 ; |
Prise en charge de la sortie en boucle vidéo 1- canal 4K à 30 ips ; |
|
Entrée audio |
Lorsqu'il est utilisé comme nœud de sortie de siège KVM, il prend en charge une entrée audio 1 3,5 mm et une entrée audio 1 LINE ; |
Prise en charge de l'entrée prise casque 1-voie 3,5 mm ; 2-entrée audio LIGNE symétrique ; Prise en charge de l'encodage au format audio AAC, G.711a, G.711u, G.722, taux d'échantillonnage de 48 KHz 24- bits ; |
|
Sortie audio |
Prise en charge de la sortie audio LINE 2-way symétrique ; Sortie prise casque 1-voie 3,5 mm ; Prise en charge du décodage du format audio AAC, G.711a, G.711u, G.722, O PUS, taux d'échantillonnage de 48 KHz 24- bits ; |
N/A |
|
Reconnaissance vidéo |
Prend en charge l'identification automatique de l'identifiant d'affichage étendu EDID ; Compatible avec le système P à balayage progressif ; |
|
|
Communication réseau |
Soutenir la communication inter-segments ; Prend en charge DH CP pour obtenir dynamiquement l'adresse IP ; Prise en charge du protocole RTSP/RTP ; Prise en charge de la monodiffusion et de la multidiffusion ; |
|
|
Exploitation et entretien des équipements |
Prend en charge l'obtention d'informations sur la survie des processus de l'appareil, d'informations sur l'utilisation de la mémoire, d'informations sur la durée d'exécution, du taux d'occupation du processeur et d'informations sur l'utilisation et la maintenance du disque ; Prise en charge de la configuration des pages Web ; Prise en charge de la configuration réseau, de la mise à niveau de l'appareil, du redémarrage, de l'exportation des journaux, de l'importation/exportation de la configuration, de la configuration utilisateur claire et de la restauration d'usine ; |
|
|
Sous-titres/Arrière-plan |
Prise en charge des paramètres d'arrière-plan ; Prise en charge des paramètres de sous-titres ; Supporte l'affichage de la bannière ; |
|
|
Application |
Prise en charge des applications d'agent KVM ; Prend en charge les applications d'affichage d'épissage ; Prend en charge l'application de synchronisation vidéo ultra haute résolution ; |
|
