Aperçu

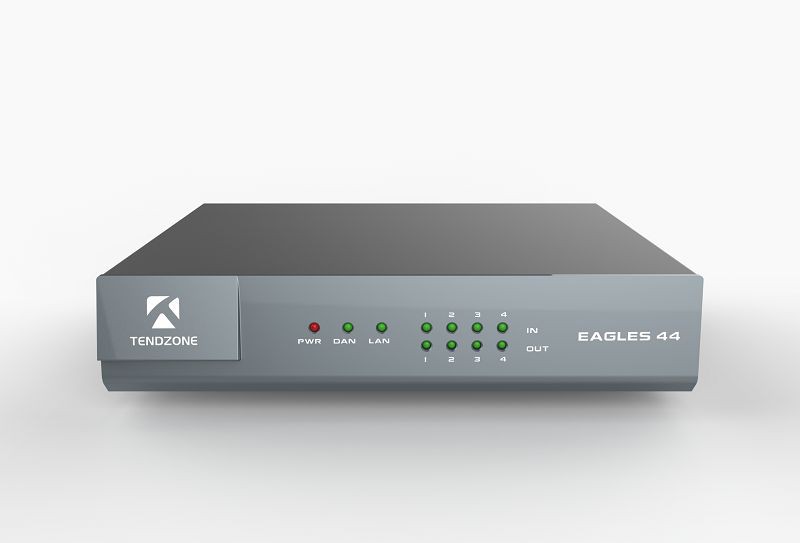

La machine d'interface audio Tendzone EAGLES 44 applique la technologie audio réseau Dante avec une bonne compatibilité, offrant une solution économique pour la transmission audio distribuée. Il est extrêmement pratique de connecter l'alimentation et les données (contrôle + données audio) via un câble réseau CAT5/CAT6. La machine d'interface audio dispose de plusieurs types d'entrée ou de sortie parmi lesquels les clients peuvent choisir, avec diverses méthodes d'installation. Il peut être installé dans des armoires, fixé au mur ou dans plusieurs combinaisons pour répondre aux besoins des applications de transmission audio de divers endroits.
Caractéristiques
- 4-entrée microphone/ligne symétrique, utilisant l'interface de terminal Phoenix 3.81 ;
- 4-sortie de ligne de voie, utilisant l'interface de terminal Phoenix 3.81 ;
- L'entrée dispose de 5 niveaux de gain réglable,+48alimentation fantôme V, qui répond aux exigences de niveau ligne, de microphone dynamique et de connexion de microphone capacitif. Le gain peut être ajusté via un logiciel ;
- L'interface POE peut utiliser des commutateurs alimentés par Ethernet conformes à la norme 802.3af pour connecter des appareils pour la mise en réseau ;
- Voyant LED intuitif bicolore, affichant le signal et l'état d'écrêtage du canal ;
- Prise en charge de l'alimentation externe 24 V CC ;
- 2-voie GPIO, prenant en charge le contrôle de la quantité de processus ;
- Une interface de contrôle série bidirectionnelle RS-232 ;
- Double accès au réseau 1000M, et peut réaliser la division des données primaires et secondaires, ainsi qu'une structure de réseau en guirlande.
ArrièrePanneau
étiquette à chaud: Interface Dante 4x4, Chine fabricants d'interfaces Dante 4x4, fournisseurs, usine
CARACTÉRISTIQUES
|
Performance générale |
|
|
Impédance d'entrée |
Symétrique 10 000 ohms, asymétrique 5 000 ohms |
|
Bruit d'entrée équivalent |
{{0}}dBu@0dB |
|
Niveau d'entrée maximum |
{{0}}dBu à 0 dB de gain |
|
Sensibilité de sortie |
0dBu, -6dBu, -12dBu |
|
Niveau de sortie maximum |
Gain de {{0}}dBu@0dB |
|
Impédance de sortie |
200 ohms (symétrique), 100 ohms (asymétrique) |
|
réponse en fréquence |
20 Hz -20 kHz, ± 0,5 dB |
|
plage dynamique |
>106dB |
|
Distorsion harmonique totale du système (TH+N) |
<0.01% |
|
Niveau PoE |
Conforme à la norme 802.3af PoE PD niveau 0 |
|
température de travail |
0 degré -40 degré |
|
tension de travail |
DC12V1A |
|
Taille (largeur * hauteur * profondeur) |
214 mm x 44 mm x 164 mm |
